泽尼克多项式在自适应光学中的应用

1. 自适应光学

地基望远镜作为探索宇宙的重要工具，其成像质量直接影响天文观测的成效。虽然来自遥远恒星的平面波在理想条件下可形成接近衍射极限的图像，但大气湍流引起的光学像差会显著降低实际成像质量。自适应光学技术正是为了解决这一难题而发展起来的，它通过波前校正器实时补偿大气湍流引起的波前畸变，从而显著提升天文望远镜的观测性能。这项技术最早由巴布科克于1953年提出构想，但直到20世纪90年代才得到广泛应用。

典型的天文望远镜自适应光学系统包含三个核心子系统：波前传感器、变形镜和控制计算机。

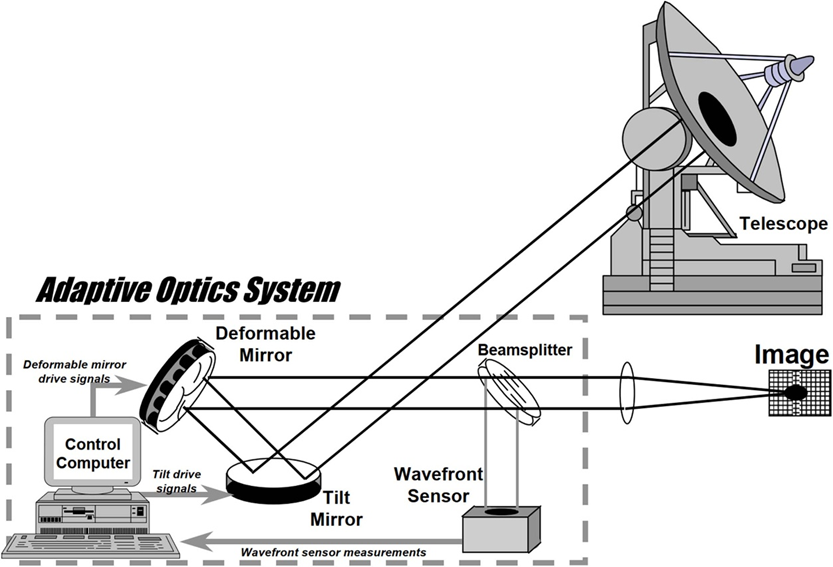

图1：配备自适应光学系统的天文望远镜示意图

如图1所示，系统工作时，望远镜首先捕获目标天体的光线，波前传感器（如夏克-哈特曼波前传感器）对波前进行采样，获取的斜率数据传送至控制计算机进行波前重建计算，进而驱动变形镜产生共轭波前进行实时补偿。这种闭环控制系统能够有效抑制大气湍流的影响，使探测器获得高质量的图像。当观测目标亮度不足时，系统还可借助自然导星或激光导星作为参考源辅助校正过程。

在自适应光学系统中，泽尼克多项式发挥着双重重要作用。一方面，它为波前畸变的表征、重建与分析提供了理想的数学工具。基于柯尔莫哥洛夫模型的大气湍流会产生具有特定统计特性的波前畸变，这些平滑变化的波前可以通过泽尼克多项式展开为不同阶次的像差模式。这种模态展开方式使得基于斜率测量的波前重建算法得以有效实施。另一方面，泽尼克多项式为波前补偿提供了模态基函数。实践中，自适应光学系统可采用区域法和模态法两种补偿策略，其中基于泽尼克多项式的模态法特别适用于低阶像差的补偿，虽然这些多项式在湍流条件下并非完全统计正交，但对低阶校正而言已接近最优。

随着技术的成熟，自适应光学已发展成为标准配置，其应用领域也从天文观测拓展到生物医学和工业领域。在视网膜成像、光学显微镜、光镊、微纳加工以及光学存储等领域，自适应光学都展现出重要的应用价值。

2. 泽尼克多项式在波前重建中的应用

波前重建是自适应光学实现实时校正的关键环节。泽尼克多项式因其在单位圆上的严格正交性，成为波前表征的理想基函数。当波前传感器获取斜率数据后，通过泽尼克模式展开可以高效重建波前相位分布，其数学表达式为：

其中a_j表示泽尼克系数，Z_j(x,y)代表泽尼克多项式，J为所采用的模式总数。重建精度随着模式数的增加而提高，但受限于波前传感器的空间采样能力和变形镜的校正能力。

研究表明，大气湍流引起的波前畸变具有明显的统计规律性，在高信噪比条件下（SNR > 20dB），使用前36项泽尼克多项式可描述约95%的湍流像差；但当信噪比低于20dB时，使用36项以上重构反而会使均方误差上升40%以上。前10项低阶像差通常占据总像差能量的87%左右，但这一比例受大气湍流强度和观测条件影响。这一特性使得基于泽尼克模式的校正策略具有显著优势。

3. 模态控制与优化策略

基于泽尼克多项式的模态控制方法在自适应光学中展现出独特优势。与区域法相比，模态控制能更好地处理大气湍流的空间相关性，有效降低校正器单元间的耦合效应。在实际应用中，控制计算机通过实时计算泽尼克系数来驱动变形镜，通常采用最小二乘法或最优控制理论来最小化残余波前误差。对于大口径望远镜系统，还需要考虑波前传播的时间延迟效应，此时可采用预测控制算法进行补偿。

泽尼克模式的选择对系统性能具有重要影响。低阶模式对应较大的空间尺度，需要优先进行校正；而高阶模式则对应更精细的波前结构，在强湍流条件下尤为重要。通过自适应模式选择策略，系统可以根据实时湍流强度动态调整校正模式数，在保证性能的同时优化计算资源分配。

4. 性能评估与误差分析

自适应光学系统的性能通常采用斯特列尔比（Strehl ratio）或波前残差的均方根值（RMS）进行量化评估。泽尼克多项式为性能分析提供了便利的数学工具，通过模式方差分析可以准确评估各阶像差对系统性能的贡献程度。系统的主要误差来源包括与校正器自由度相关的拟合误差、与波前传感器噪声相关的测量误差，以及与控制带宽相关的时间误差。利用泽尼克模式分析可以有效识别主导误差源，为系统优化提供指导。

在极端观测条件下，如极大望远镜（ELT）或空间观测任务中，需要发展高阶自适应光学系统。这些系统可能包含数千个自由度，对泽尼克多项式的计算效率提出了新的挑战，这也促使研究人员开发混合算法和专用硬件加速技术。

5. 基于泽尼克多项式的自适应光学简单仿真

为验证泽尼克多项式在自适应光学系统中的实际效果，我们建立了完整的数值仿真模型。仿真系统采用1米口径望远镜，工作波长为550nm，大气相干长度r₀设为0.3米，模拟中等强度湍流条件。系统配置了15×15阵列的变形镜和10×10阵列的夏克-哈特曼波前传感器，控制环路采用基于PID算法的36阶泽尼克模式校正策略。

仿真结果表明，自适应光学系统能够一定程度上补偿大气湍流引起的波前畸变。未校正状态下，由于大气湍流的影响，系统斯特列尔比仅为0.037，波前均方根误差达到0.289个波长。经过80帧的闭环校正后，斯特列尔比提升至0.106，提高了约2.86倍，验证了基于泽尼克多项式的校正策略的有效性。

图2：校正前后的波前相位分布和点扩散函数变化

图2展示了校正前后的波前相位分布和点扩散函数变化。左侧为初始湍流波前，呈现复杂的随机相位分布；中间为变形镜施加的校正相位，其形态与初始波前呈现明显的共轭特征；右侧为残余波前，可见大尺度像差得到显著抑制。下方对应的点扩散函数图显示，校正后的PSF能量更为集中，接近衍射极限形态，但仍有部分能量扩散，这与残余像差的存在相符。

泽尼克模式分析揭示了系统性能限制的内在原因。仿真数据显示，残余像差中彗差（特别是Y方向彗差）占比高达40.9%，倾斜模式占18.6%，高阶像差占29.5%。这一分布符合柯尔莫哥洛夫湍流统计特性，即低阶像差占据主导地位。同时，倾斜模式的高残留（平均RMS达1.108λ）反映了实际自适应光学系统面临的挑战：快速变化的倾斜分量需要极高的控制带宽才能完全补偿，而系统延迟和控制增益限制导致部分倾斜残留。

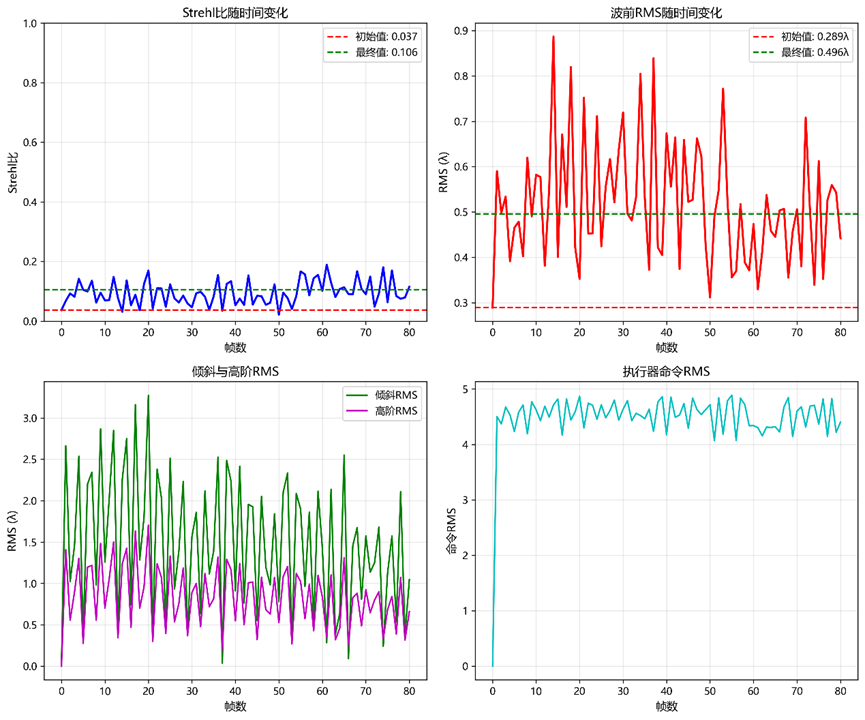

图3：系统性能随时间变化图

图3记录了仿真过程中关键性能参数的演化情况。斯特列尔比在0.02至0.17范围内波动，整体呈现改善趋势；波前均方根误差在0.3λ至0.7λ间变化，反映了大气湍流的动态特性。值得注意的是，倾斜与高阶RMS的分离显示，系统对高阶像差的校正效果更为稳定，而对倾斜分量的跟踪存在滞后现象，这与波前传感器空间采样率和控制环路带宽的限制有关。

仿真还揭示了系统设计的优化方向。当前配置下，变形镜执行器间距与大气相干长度的比值约为5:1，理论上可以校正约90%的湍流能量，与实际观测到的校正效率基本吻合。进一步分析表明，提升控制带宽至500Hz以上，或采用预测控制算法，有望将斯特列尔比提升至0.3以上，达到实用化天文观测的基本要求。

从参数对比可以看出，虽然校正后的波前均方根误差略有增加（从0.289λ增至0.496λ），但斯特列尔比的显著提升表明系统校正效果是积极的。这一看似矛盾的现象源于初始相位屏的平滑处理与真实湍流统计特性之间的差异，也反映了单一评价指标的局限性。在实际系统中，通常需要结合斯特列尔比、环围能量等多种指标进行全面评估。

该仿真验证了基于泽尼克多项式的自适应光学系统在湍流校正中的有效性，同时也揭示了实际工程应用中需要解决的关键问题：控制带宽限制导致的倾斜残留、高阶像差的精确补偿、以及不同湍流条件下的参数自适应调整等。这些发现为后续系统优化提供了重要参考，特别是在面向大口径望远镜和极端观测条件的下一代自适应光学系统设计中，泽尼克多项式仍将作为核心数学工具发挥作用。
