撰稿人—谢航



TITLE–# 基于物理信息的深度学习自适应像差校正定量相位显微镜技术 #

01



论文导读



定量相位显微成像（QPM）能做无标记成像，但一遇到系统像差，重建质量就会明显下降。



论文中提出了PICNet，把物理前向模型和深度学习结合起来，在单次强度测量、无需预标定的条件下，同时恢复样品相位和瞳面像差。

结果显示，相比未做像差校正的传统方法，PICNet在结构相似性上提升约60%，同时在速度上接近三个数量级的加速，而且面对不同样本和离焦扰动时更稳。

02



研究背景



定量相位显微成像的优势是能看透明样品，不需要染色，适合活细胞和组织成像。但真实显微系统里，物镜缺陷、离焦、样品折射率不均都会引入像差，导致相位重建失真。



传统办法要么依赖预先标定，要么需要多帧测量和反复迭代，速度慢、操作重，不适合动态成像。纯数据驱动网络虽然快，但对训练数据依赖大，对不同样本的效果泛化能力差。

PICNet的目标是，在无需先验标定、无需成对标签、无需多次测量的条件下，实现高保真、快速且鲁棒的像差校正定量相位成像。

03



方法原理



PICNet的核心是两个网络与一个物理前向模型的协同求解。其一是相位生成器，用于从测量强度中恢复样品相位；其二是像差生成器，用于预测对应的Zernike像差系数；两者的输出再送入可微分的物理前向模型，重新合成测量强度。网络输出在物理上能够重新生成与原测量一致的图像。



如图1所示：PICNet在“测量域—物体域—测量域”和“物体域—测量域—物体域”之间构建双向循环，通过循环一致性约束保证相位与像差的联合估计具有物理一致性。

[文献速递Vol.351]-基于物理信息的深度学习自适应像差校正定量相位显微镜技术

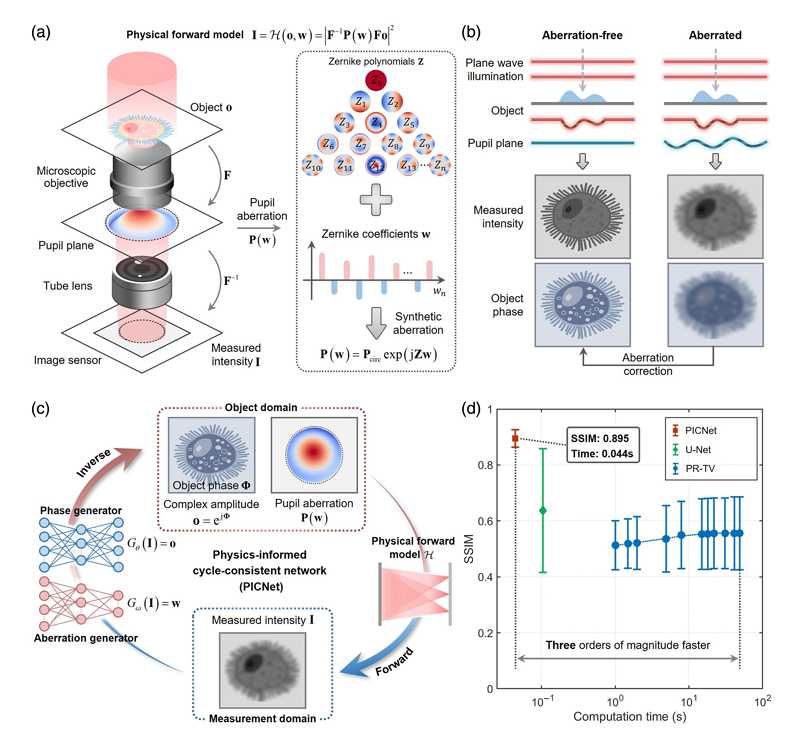

图1. PICNet整体架构。(a)微观成像系统的物理前向模型示意图;(b)无像差与存在像差的显微镜系统性能对比;(c)PICNet的核心工作机制;(d)计算效率与重建质量的定量评估结果。



与传统监督学习不同，PICNet采用非配对训练，训练时不需要严格一一对应的“输入强度—真实相位”标签对，而是借助双循环结构、物理前向约束和对抗判别器共同收缩解空间。



论文中，相位生成器采用编码器—解码器式残差网络，像差生成器则基于ResNet-34回归Zernike系数。整个训练目标由对抗损失、测量域循环损失、物体域循环损失以及像差约束损失共同组成，使网络在无显式配对监督条件下，仍能逐步学到从强度到相位、从强度到像差的稳定映射。

[文献速递Vol.351]-基于物理信息的深度学习自适应像差校正定量相位显微镜技术

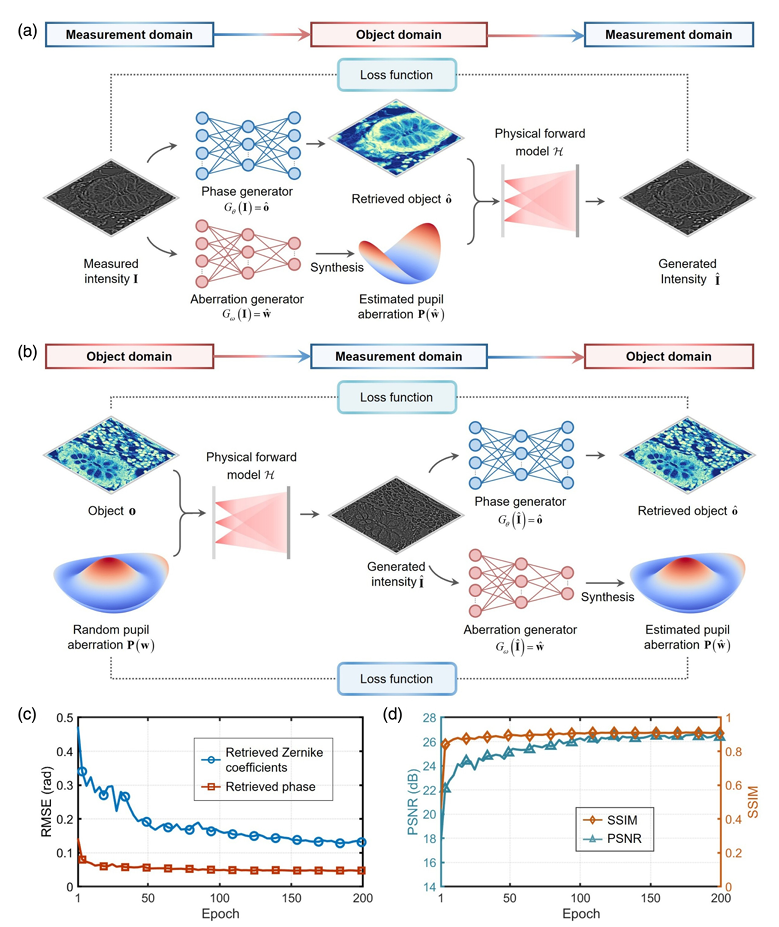

图2. PICNet 的训练过程及性能评估。(a)从测量域到对象域再返回测量域的翻译循环训练过程;(b)从对象域到测量域再返回对象域的翻译循环训练过程;(c)100 幅测试图像中恢复相位和泽尼克系数的均方根误差（RMSE）值随训练轮次的变化;(d)100 幅测试图像中恢复相位的峰值信噪比（PSNR）和结构相似性指数（SSIM）随训练轮次的优化曲线.。



04



图文结果



[文献速递Vol.351]-基于物理信息的深度学习自适应像差校正定量相位显微镜技术

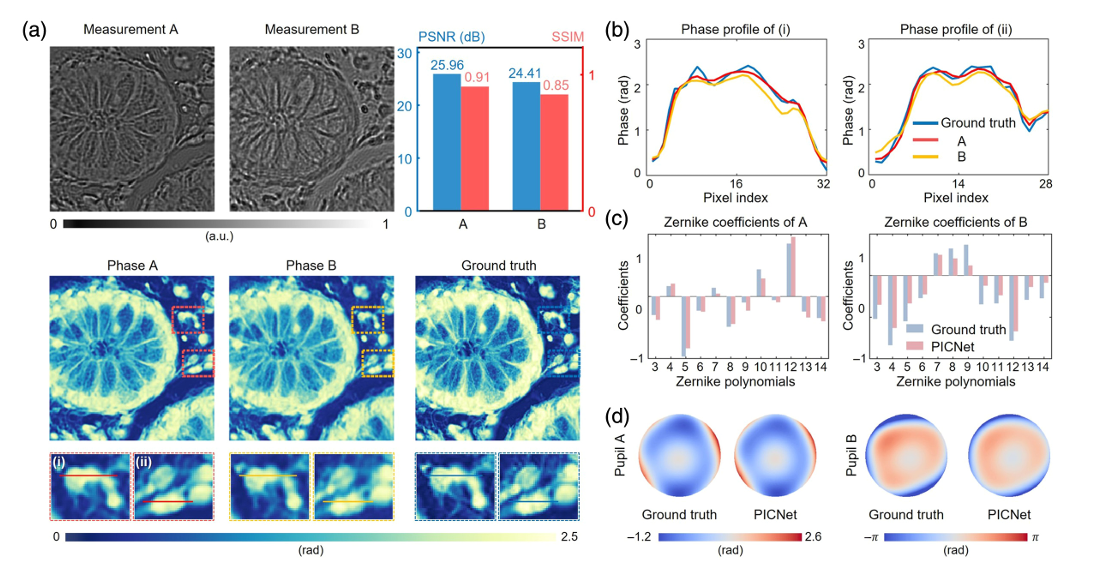

图3. PICNet同时重建相位像差和光瞳像差的仿真验证。 (a) 各种像差的测量、检索的相位图、地面实况相位图以及相应的 PSNR 和 SSIM 指标; (b) 沿面板 (a) 中 (i) 和 (ii) 放大视图中的实线重建和地面实况相位分布;  (c) 预测和真实泽尼克系数; (d) 重建的和真实的瞳孔像差。



图3所示，验证了模型在仿真条件下的相位恢复与像差预测能力。作者分别测试了“训练分布内像差”和“训练分布外像差”两种情况。



对于分布内样本，PICNet恢复结果达到PSNR 25.96 dB、SSIM 0.91；对于分布外样本，仍可保持24.41 dB和0.85的较高指标。

图中剖面线、Zernike系数柱状图以及重建瞳面分布都表明，PICNet恢复出的相位与像差均与真值高度接近。

[文献速递Vol.351]-基于物理信息的深度学习自适应像差校正定量相位显微镜技术

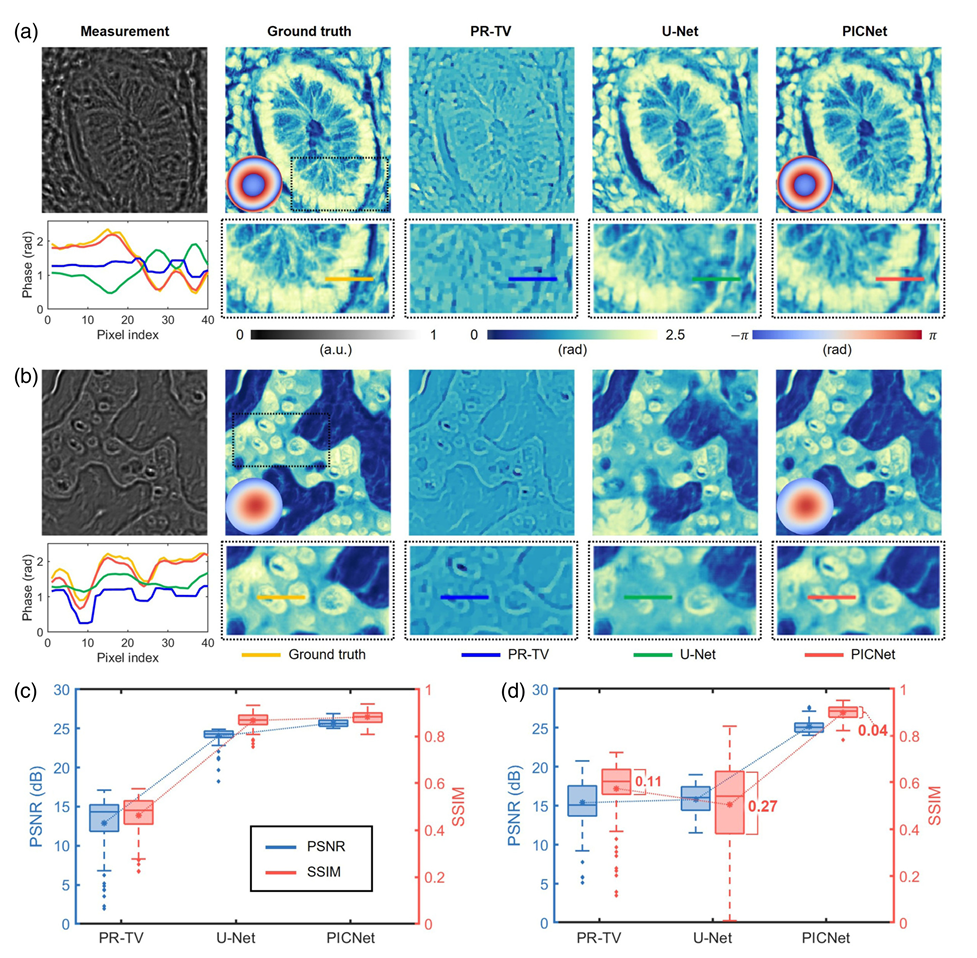

图4.  不同重建方法结果对比。(a)(b)分别为正常结肠黏膜组织与乳腺癌组织的重建结果; (c)(d)为在100个独立测试样本上对两类组织分别进行评估所获得的PSNR与SSIM指标箱线图。



图4进一步比较了PICNet在不同组织样本上的泛化性。对于正常结肠黏膜数据，PICNet的平均PSNR比U-Net高1.68 dB，SSIM高0.015，两者在熟悉分布中都能工作，但PICNet更稳健。



对于乳腺癌组织这一分布外数据：PICNet相较U-Net平均PSNR提升9.4 dB，SSIM提升0.395；同时，U-Net的SSIM四分位间距达到0.27，而PICNet仅为0.04，结果表明PICNet结果波动更小、跨样本稳定性更好。

[文献速递Vol.351]-基于物理信息的深度学习自适应像差校正定量相位显微镜技术

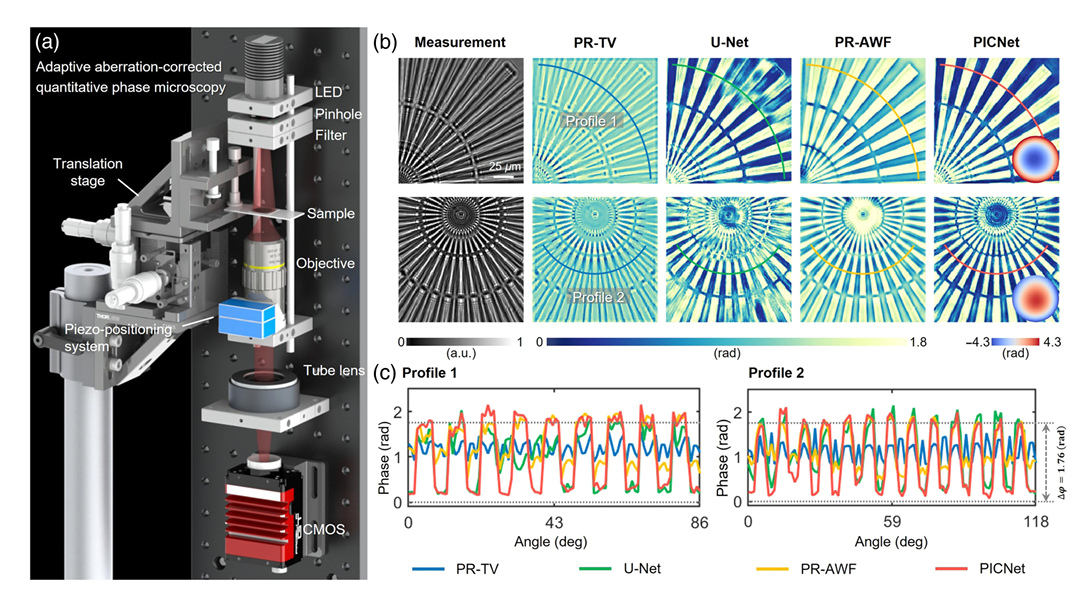

图5. 定量相位目标的实验装置及表征。 (a)自适应像差校正 QPM 系统的光学配置; (b) 在 -30 和 25 微米的离焦距离下不同相位恢复方法的实验对比，以及由 PICNet 恢复的孔径像差;  (c) (d)图中标记线上的横截面相位分布，其中灰色虚线表示理论相位值。



图5展示了实验系统与定量相位靶标验证。作者搭建了LED照明的QPM系统，使用625 nm光源、10×/0.28 NA物镜和CMOS相机，实现约1.36 μm空间分辨率和约1.25 mm × 0.78 mm视场。对标准相位靶标测试时，PICNet相较PR-TV、U-Net以及依赖6帧已知离焦信息的PR-AWF，都表现出更平滑、更锐利的阶梯相位轮廓，实测分辨率达到1.38 μm，接近理论值。



更关键的是，根据恢复出的瞳面分布，系统主导像差被识别为二次离焦项，表明PICNet不仅给出“好图”，还能反推出系统究竟“哪里出了问题”。在相位剖面定量比较中，PICNet恢复结果最接近理论相位延迟1.76 rad，对应已知结构高度0.336 μm和材料折射率1.52。

[文献速递Vol.351]-基于物理信息的深度学习自适应像差校正定量相位显微镜技术

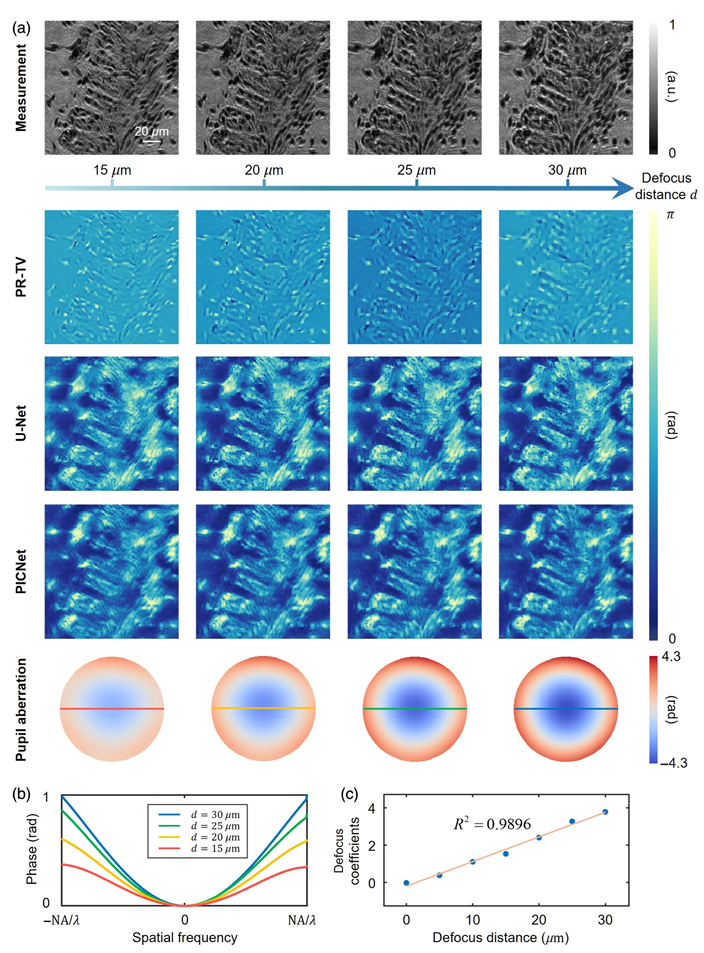

图6. 自适应像差校正的实验验证。 (a) 不同方法的测量值、恢复的相位图像以及在不同离焦距离下的恢复光瞳像差; (b) 沿实线提取的光瞳像差的归一化横截面;  (c) 估计的离焦参数与实验测量的距离值的对比（R² = 0.9896）。



图6验证了PICNet对不同离焦水平下像差的自校准能力。



作者将样品沿光轴以5 μm步进扫描，在15–30 μm不同离焦距离下采集图像。结果显示，随着离焦增强，PR-TV快速退化，U-Net则持续出现伪影和模糊；PICNet则始终保持较高对比度和较清晰的结构恢复，甚至在相位偏差接近2.7π、对应30 μm离焦的条件下仍能稳定工作。

PICNet估计的离焦Zernike系数与实验实测离焦距离呈线性关系，拟合优度达到R²=0.9896。这说明其“像差估计”具有明确物理可解释性和定量可靠性。

05



总结



本文不是再做一个更快的相位恢复网络，而是把未知像差也纳入了同一个求解框架里。PICNet做到了单帧测量、免预标定、同时恢复相位和像差。



从结果而言，它在速度、精度和泛化性上都比对照方法更均衡，尤其适合动态样品和复杂成像条件下的QPM。对做计算显微、相位恢复和物理先验深度学习的研究者，这篇文章值得阅读。

文章链接



https://doi.org/10.1117/1.AP.7.6.066013
