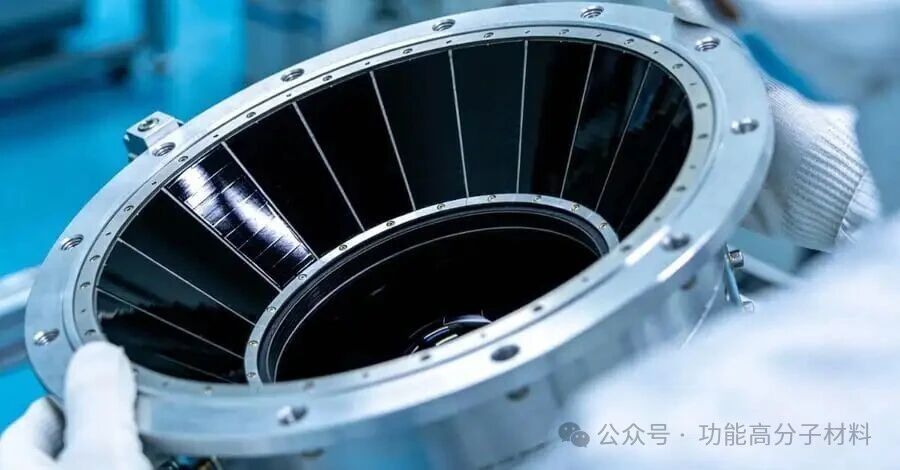

卫星激光通信终端用黑色光学涂层

一、黑色光学涂层为何对激光通信终端至关重要？

卫星激光通信是空间数据传输方式的根本性变革。这类光星间链路系统需借助专用黑色涂层，实现带宽较传统射频系统提升 10 至 100 倍，实测数据传输速率可达 1.8Gbps 及以上。

这一性能优势的背后，也带来了独特的工程挑战。在 36000 公里高度的地球静止轨道卫星与低地球轨道卫星之间传输的激光束，在 40000 公里的传输距离上光斑会扩散至约 500 米。如此窄的光束宽度，要求系统的指向精度达到微弧度级别，也让光学通路中进入的任何杂散光都能对系统造成极大影响。

黑色光学涂层是衔接系统性能与抗环境干扰的关键环节。若无有效的杂散光抑制措施，内部反射和散射光会降低信噪比，而高带宽激光通信的实现恰恰依赖于高信噪比。



二、激光通信终端为何需要专用黑色光学涂层？

激光通信终端的光学组件面临严苛的性能要求，遮光罩、望远镜外壳和内部光学表面需在全光谱范围内吸收杂光，同时耐受太空作业的极端温度环境。

光通信系统中的杂散光来源

激光通信系统的杂散光来源多样，若未进行有效衰减，太阳、地球和月球的外部照射会使高灵敏度探测器饱和；光学通路内的回射和散射产生的内部杂散光会形成干扰，限制传输距离和数据速率。

实现有效杂散光抑制，需要涂层能吸收入射辐射而非反射或散射。高太阳吸收比（αs）可捕获入射能量，而高热发射率（εt）能将吸收的能量辐射出去，避免产生热梯度导致光学对准偏差。从事下一代空间互联激光通信组件制造的工程师，对这些要求有着深刻的理解。

三、航天应用的光学性能要求解析

工程师为激光通信终端选择黑色光学涂层时，需平衡多项相互关联的性能指标：涂层的光学特性直接影响系统灵敏度，热学表现则关乎组件的使用寿命和光学对准稳定性。

1、太阳吸收比

太阳吸收比用于衡量表面吸收入射太阳辐射的比例（而非反射）。激光通信终端的杂散光抑制，要求涂层太阳吸收比＞0.97，才能实现足够的衰减效果，防止探测器饱和并保证信号分辨能力。

2、热发射率

热发射率描述表面辐射热能的效率，以理想黑体为参照标准。高热发射率（通常＞0.90）可实现被动热管理，无需额外搭载主动冷却系统 —— 主动冷却系统会增加卫星光学系统的重量、复杂度和潜在故障风险。

3、非镜面表面质量

涂层的非镜面特性，决定了被吸收的光会发生漫散射还是定向反射。激光通信终端用黑色光学涂层，必须消除镜面反射，避免杂散光直接射入高灵敏度探测器阵列。

4、MLS-85-SB：光学应用用柔性黑色热控涂层

MLS-85-SB 是为激光通信终端打造的专用涂层方案，兼具优异光学性能和机械柔性。该涂层采用有机硅粘结剂和炭黑颜料体系，既能实现杂散光控制所需的高吸收比，又能保持足够的柔性，耐受发射振动和温度循环。如需详细技术参数，可参考《MLS-85-SB 黑色热控涂料材料指南》，其中包含全面的工程数据。

在涂层干膜标称厚度 76 微米（0.003 英寸）、且该厚度覆盖至少 85% 涂覆表面的情况下，该涂层的太阳吸收比可达 0.98±0.01，热发射率达 0.91±0.02，可满足激光通信终端稳定运行的光学性能要求。

MLS-85-SB 的工作温度范围为 – 180℃至 600℃（-292℉至 1112℉），可覆盖低地球轨道和地球静止轨道的极端温度环境。其有机配方能适应涂层与基底之间的热膨胀差异，避免出现开裂和分层现象。

性能指标	MLS-85-SB 技术参数
太阳吸收比（αs）	0.98±0.01
热发射率（εt）	0.91±0.02
工作温度	-180℃至 600℃（-292℉至 1112℉）
干膜标称厚度	76 微米（0.003 英寸）
固化时间	室温下 48-72 小时
表面效果	非镜面光学黑
粘结体系	有机硅

5、MLS-85-SB-C：导电型黑色光学涂层

许多激光通信系统的电子组件与光学表面紧密贴合，这种设计会带来静电放电风险，而常规黑色光学涂层无法解决这一问题。

MLS-85-SB-C 在 MLS-85-SB 配方基础上进行升级，增加了可控电导率，在保持太阳吸收比（0.98±0.01）和热发射率（0.91±0.02）不变的前提下，实现了约 10⁵欧姆 / 平方的表面电阻率，可有效消散静电。

这种可控电导率能防止电荷积聚，避免敏感器件受损或放电现象干扰通信信号；同时涂层仅实现电荷消散，不会形成短路通路，保障系统的电气隔离性。

性能指标	MLS-85-SB	MLS-85-SB-C
太阳吸收比	0.98±0.01	0.98±0.01
热发射率	0.91±0.02	0.91±0.02
表面电阻率	非导电	约 10⁵欧姆 / 平方
工作温度范围	-180℃至 600℃	-180℃至 600℃
静电放电（ESD）防护	无	有
施工方式	喷涂、刷涂	喷涂、刷涂

四、太空环境适应性与在轨应用实绩

MLS-85-SB 和 MLS-85-SB-C 均能耐受低地球轨道的原子氧侵蚀，其中 MLS-85-SB 经 “光学特性监测任务” 9 个月的轨道暴露验证了性能表现，相关在轨实绩可为任务关键型应用提供可靠支撑。

1、抗原子氧性能

原子氧通量 —— 即 180-650 公里低地球轨道高度存在的高活性氧原子轰击 —— 会导致多数有机材料快速降解。两款涂层采用的有机硅粘结体系，能抵御这种侵蚀作用，在长期任务中保持光学和热学性能稳定。

工程师需注意，目前两款涂层的长时原子氧暴露测试数据仍有限，对于要求长时低地球轨道暴露的应用，需将材料评估纳入认证流程。

2、地球静止轨道环境适用性

在地球静止轨道应用中，原子氧的影响会大幅降低。MLS-85-SB 和 MLS-85-SB-C 可作为遮光罩吸收涂层，在该轨道环境中表现优异；此环境下，材料面临的主要挑战为温度循环和辐射暴露。更多环境考量细节，可参考《卫星成像系统精密光学与热控涂层指南》。

五、施工方式与制造工艺优势

相较于多数同类黑色光学涂层，MLS-85-SB 和 MLS-85-SB-C 具备显著的制造工艺优势：其有机硅基配方可在室温下固化，固化时间 48-72 小时，无需恒温恒湿的固化环境。

1、喷涂施工

在保持合适的雾化压力和物料流量的前提下，喷涂施工可使涂层达到规定的光学性能。采用高流量低压喷涂系统，可将涂层涂覆于复杂几何结构表面，在激光通信终端设计中常见的曲面和内部结构上形成均匀膜层。

2、刷涂施工注意事项

刷涂可作为修补、小面积施工或无喷涂设备时的替代方案，但刷涂形成的涂层，其太阳吸收比和热发射率可能无法达到喷涂涂层的指标。对于任务关键型激光通信终端应用，为保证光学性能一致性，应指定采用喷涂施工。

3、表面处理要求

涂层的表面处理要求与航空航天涂层标准保持一致，涂覆前基底需清洁无污，无油污和松散颗粒。规范的表面处理直接影响涂层与基底的附着力，以及涂层在太空环境中的长期使用性能。

六、激光通信终端组件的设计考量

工程师在激光通信终端设计中集成黑色光学涂层时，需考量多个影响涂层选型和施工策略的因素，更多设计指导可参考《空间激光通信系统先进涂层指南》。

1、遮光罩设计优化

遮光罩的设计直接影响杂散光抑制效果，涂层的非镜面特性与叶片几何结构配合，可在杂光到达探测器表面前完成吸收和捕获。将微型化遮光罩的叶片设计为倾斜结构，并搭配适配的黑色光学涂层，可使小入射角下的点源透过率（PST）提升 2-3 倍。

2、内部光学表面要求

内部光学表面的要求与外部组件存在显著差异，需具备低放气特性 —— 这是维持真空系统光学洁净度的关键。MLS-85-SB 的低放气特性，使其适用于封闭光学组件，可避免污染物导致激光通信系统的透镜和反射镜性能衰减。

3、热管理集成设计

热管理集成设计要求将涂层选型与系统整体热设计相结合。MLS-85-SB 和 MLS-85-SB-C 的高热发射率，可支持被动辐射冷却方案，降低系统复杂度和功耗 —— 这是卫星光星间链路系统的关键设计考量。若工程师需评估其他热控方案，可参考《RM-550-IB 黑色热控涂料材料指南》，适用于有其他性能要求的应用场景。

七、任务关键型应用的质量保证

涂层性能验证需配备相应的检测能力和质量管控流程，在涂层集成至飞行硬件前，需对太阳吸收比和热发射率进行检测，确认涂层符合技术指标要求。

1、厚度验证

厚度验证可确保复杂几何结构表面的涂层涂覆量达标，为保证激光通信终端组件的光学性能，涂层干膜标称厚度 76 微米（0.003 英寸）需覆盖至少 85% 的涂覆表面。

2、附着力测试

依据 ASTM D3359A 标准进行附着力测试，验证涂层与基底的结合效果。MLS-85-SB 的附着力指标要求不低于 3A 级，确保涂层能耐受发射载荷和全任务周期的温度循环，始终与基底紧密结合。

八、激光通信终端用黑色光学涂层常见问题

1、激光通信终端涂层对太阳吸收比的要求是多少？

为实现有效杂散光抑制，激光通信终端用黑色光学涂层的太阳吸收比需＞0.97。MLS-85-SB 和 MLS-85-SB-C 的太阳吸收比均达 0.98±0.01，可实现足够的衰减效果，防止天基光通信系统的探测器饱和。

2、黑色光学涂层如何提升激光通信性能？

黑色光学涂层可吸收杂光，避免其在光学通路内散射并降低信噪比；同时其非镜面表面能消除镜面反射，防止杂散光直接射入高灵敏度探测器阵列，从而实现超 40000 公里的可靠数据传输。

3、MLS-85-SB 能否耐受低地球轨道的原子氧暴露？

MLS-85-SB 通过有机硅粘结体系实现了抗原子氧侵蚀性能，其在轨应用实绩包括经 “光学特性监测任务” 9 个月的轨道验证。对于要求长时低地球轨道暴露的应用，需将材料评估纳入认证测试流程。

4、何种场景下应选择 MLS-85-SB-C 而非 MLS-85-SB？

当光学组件同时需要杂散光抑制和静电放电防护时，应选择 MLS-85-SB-C。其可控电导率（约 10⁵欧姆 / 平方）可防止敏感器件周边的电荷积聚，且不会影响涂层光学性能。

5、这类涂层的固化时间是多少？



MLS-85-SB 和 MLS-85-SB-C 均可在室温下固化，固化时间 48-72 小时，无需在制造过程中搭建恒温恒湿环境，简化了激光通信终端组件的生产流程。

6、航空航天应用中还有哪些其他黑色热控涂层可选？

除 MLS-85-SB 及其导电型衍生产品外，工程师应根据具体任务要求评估涂层方案。《ML-210-IB 黑色热控涂料材料指南》介绍了其他配方，可适配不同的应用需求。
