突破λ/50极限：大口径反射镜的PV值与RMS值博弈与中国光学制造的崛起

在2025年6月的长春光博会上，三家企业联手改写了中国光学制造的坐标轴——长光大器展示的小磨头抛光系统如同精密“绣花针”，而长春博信与巨程智造则捧出了以Zerodur微晶为基材、PV值达1/50λ（λ=632.8nm）的大口径反射镜。当光学工程师们屏息凝视干涉仪屏幕上12.7纳米的峰谷落差时，他们看到的不仅是技术突破，更是一场关于精度、成本与材料的残酷博弈。

光学设计人员常面临这样的困境：要求PV值过于严苛，生产成本可能翻倍；要求过于宽松，装调时可能面临系统崩溃。如何科学设定反射镜面型精度，已成为衡量光学工程师专业能力的标尺。本文将深入解析PV值与RMS值的本质差异，揭示1/50λ背后的技术炼狱，并剖析6061铝、Zerodur微晶、SiC碳化硅三大材料的加工战场。

一、PV与RMS：光学精度的双生尺规

1. 数学本质与物理意义的鸿沟

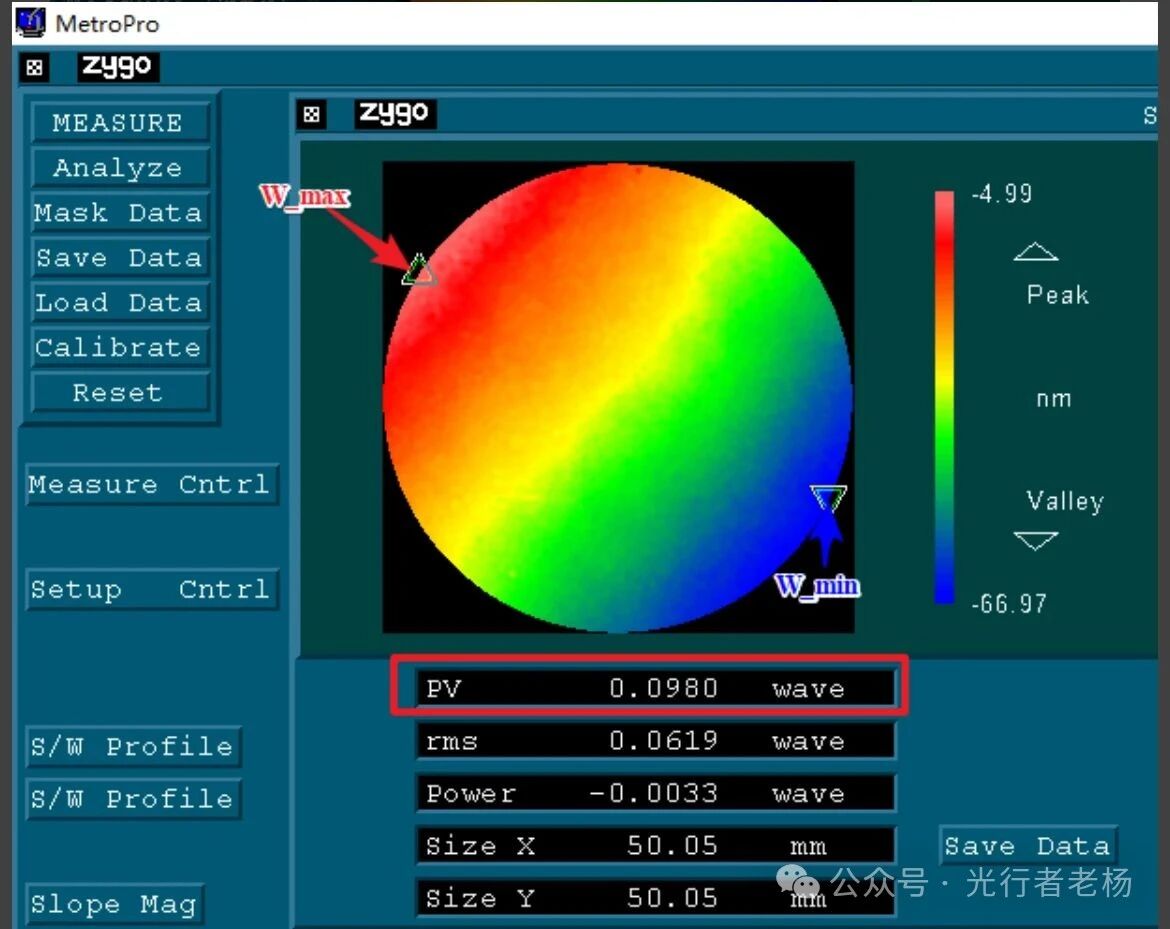

PV值（峰谷值）：表面最高点与最低点的垂直距离（PV = max(z) - min(z)）。它像一面放大镜，暴露最极端的局部缺陷。在长春光博会的激光损伤测试中，一块PV=λ/20的反射镜在10kW激光照射下出现熔斑，而λ/50镜片则安然无恙

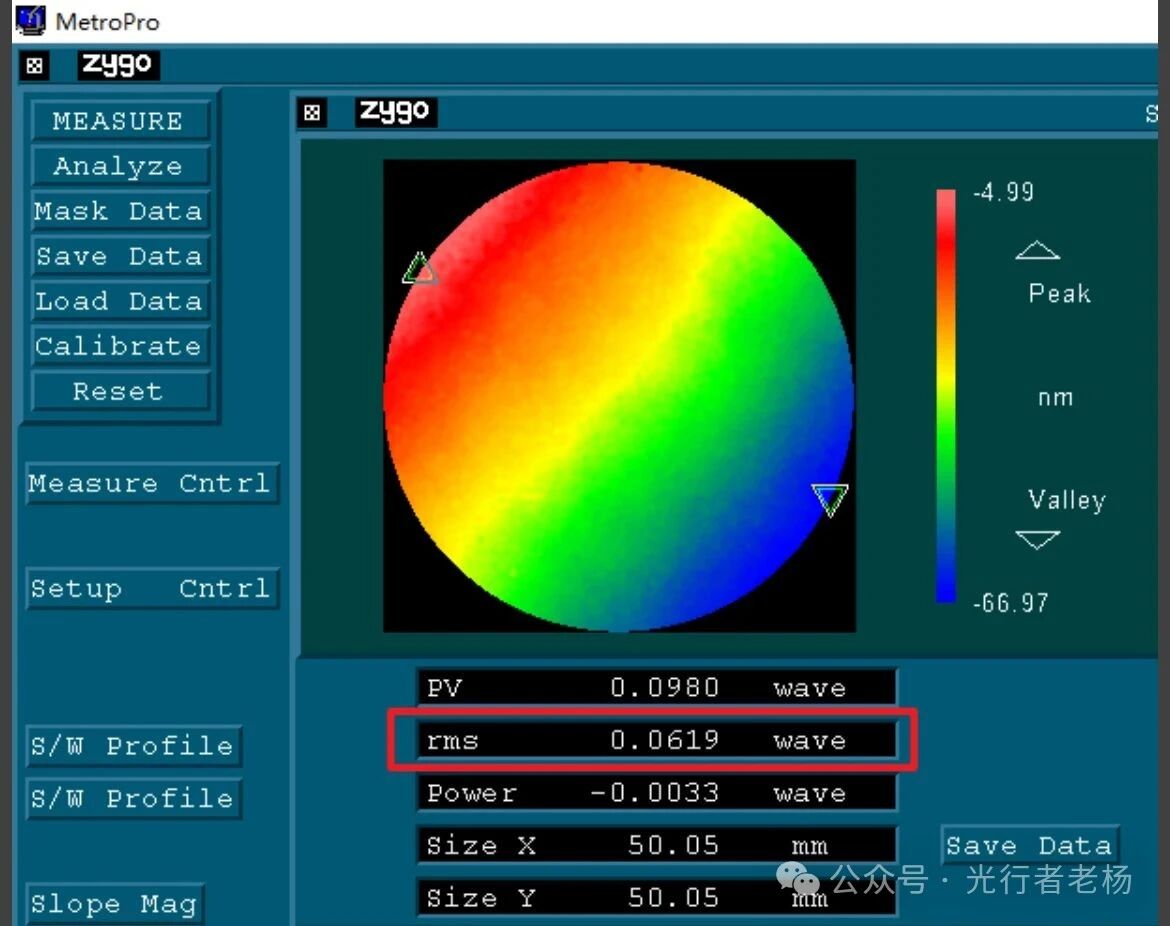

RMS值（均方根值）：表面所有点高度偏差的统计均方根（RMS = √(Σ(z_i - z ̄)² / N)）。它如同“平均审判者”，长春博信的测试数据显示，当RMS值从λ/100优化到λ/200时，镜片的斯特列尔比从0.82提升至0.95

2. 系统性能的差异化影响

PV值的“致命一击”效应：在空间望远镜装调中，一块局部凹陷λ/15的反射镜导致波前相位突变，点斑能量分散30%

RMS值的“温水煮青蛙”：某红外成像系统RMS值从λ/50劣化到λ/30时，MTF曲线在50lp/mm处衰减40%，但工程师直至成像模糊才发现问题

Zemax中的波前RMS怎么计算？

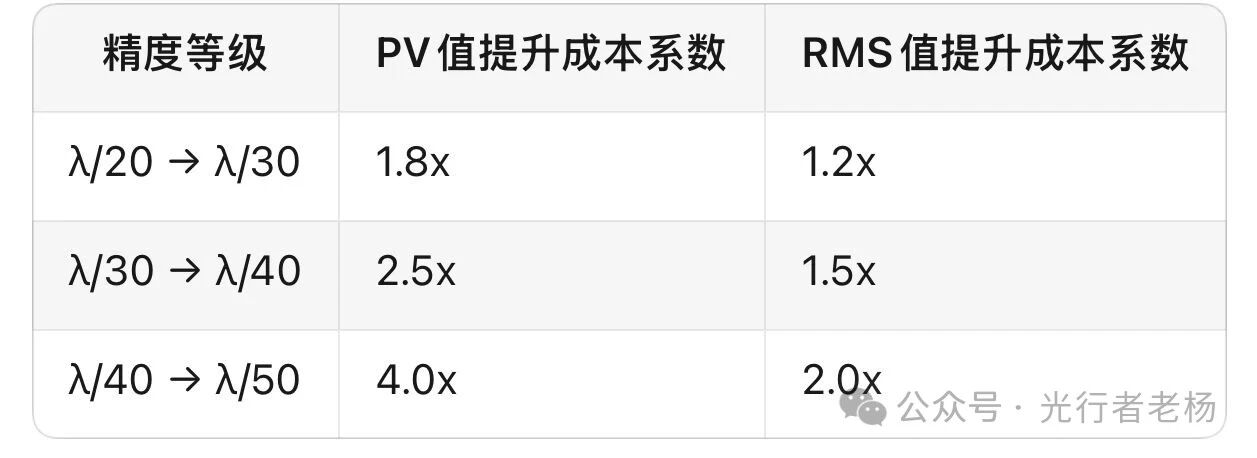

3. 成本敏感度曲线

二、λ/50的登月工程：大口径反射镜的极限挑战
当巨程智造在光博会宣布突破λ/50壁垒时，业内才真正意识到这项成就的含金量——这相当于在北京市尺度上控制地面起伏不超过3毫米。

1. 三重技术炼狱

低频误差的“幽灵”：直径500mm的Zerodur镜坯在抛光中产生周期200mm的中频误差，PV值卡在λ/40。工程师采用小磨头+离子束混合工艺，通过17道迭代修形才将其压制。

重力变形魔咒：1米口径镜自重导致λ/25的球差。长春博信的方案是：在加工时采用120点主动支撑系统，实时调整支撑力，补偿率超90%
- 热扰动陷阱：实验室温度波动0.5℃会引起λ/100的PV漂移。解决方案是恒温车间（±0.1℃）与真空干涉仪联用，但检测成本增加25%

2. 小磨头抛光的双刃剑 长光大器展出的磁流变抛光机（MRF）虽能实现λ/200的RMS精度，但对PV值改善有限。关键技术突破在于：
智能驻留时间算法：基于深度学习的去除函数预测模型，将面形收敛效率提升40%
纳米级颤振抑制：压电陶瓷驱动的5mm磨头，振动控制在2nm RMS以下
工艺链重组：粗抛（去除率1μm/min）+精修（0.1μm/min）+离子束终极整形

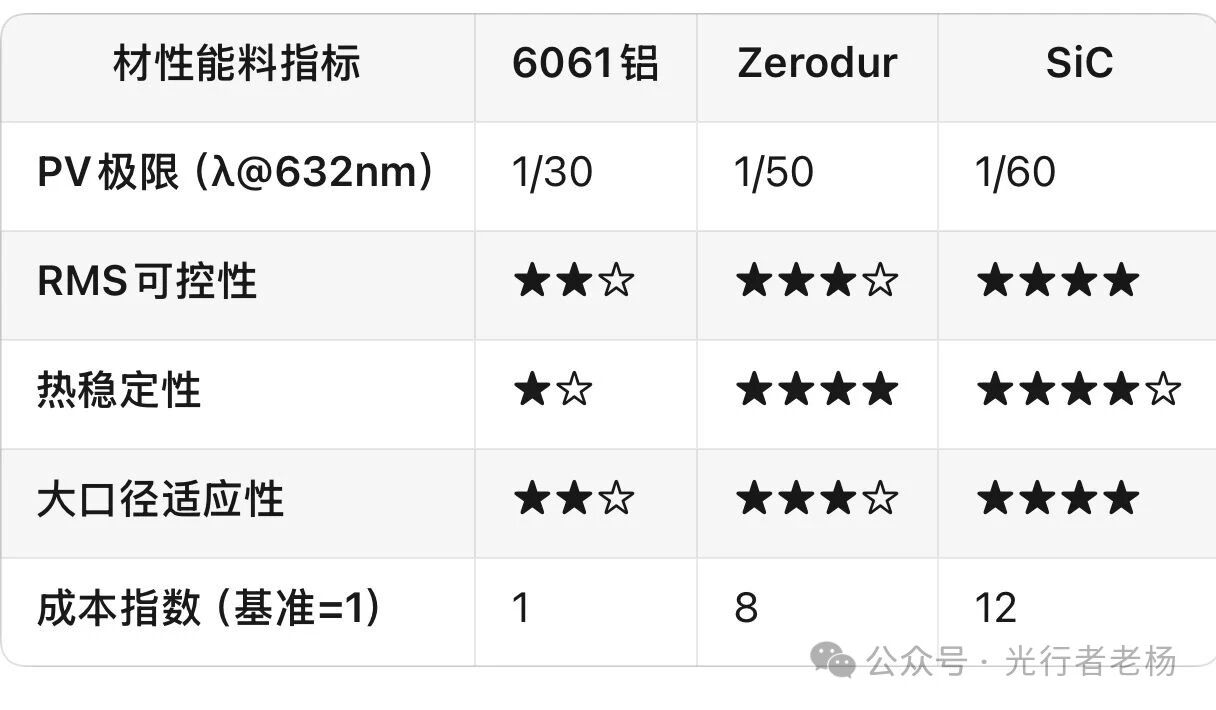

三、材料战场：6061铝、Zerodur、SiC的生死竞速

1. 6061铝合金：平民战士的桎梏
热变形困局：在长春某无人机镜头项目中，铝镜从20℃升至40℃时PV值劣化至λ/15
表面硬化技术突破：镍磷镀层（厚度80μm）+低温抛光（-10℃）使PV值达λ/30，但口径>300mm时良率仅50%
成本优势：同等口径成本仅为Zerodur的1/8

2. Zerodur微晶：玻璃王座的守卫者
长春光博会明星材料：博信与巨程的λ/50镜片均采用∅600mm Zerodur基板
脆性挑战：抛光压力>0.2MPa即引发微裂纹。解决方案是：
定制5mm合成革磨头
氧化铈抛光液浓度精准控在8.5%
进给速度降至3mm/min
热稳定性王冠：在-60~80℃温变测试中，PV波动<λ/200

3. SiC碳化硅：太空时代的硬核选择
韦伯望远镜同款材料的残酷真相：
硬度9.5莫氏，磨具损耗速度是玻璃的7倍
CVD沉积层厚度偏差引发λ/40面型误差

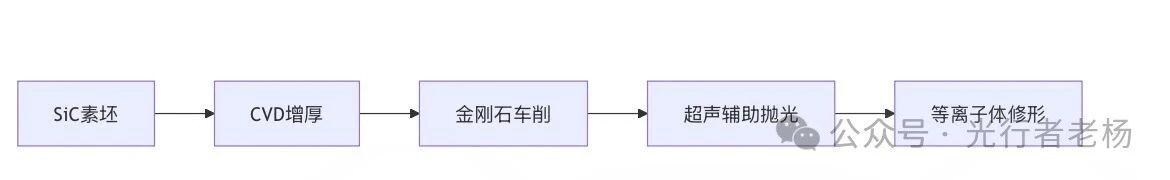

长春巨程的突破工艺：

性能巅峰：在真空热循环测试中，PV值稳定性优于Zerodur 30%

四、光学工程师的实战指南

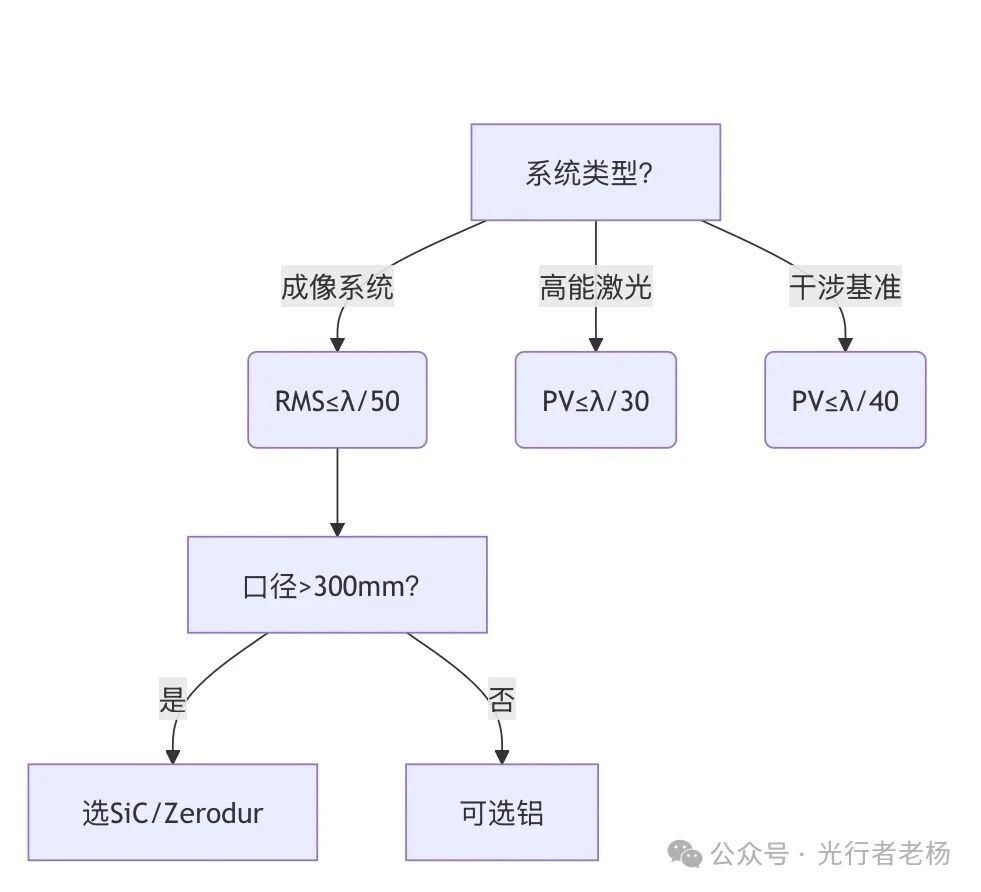

1. PV/RMS需求决策树

2. 成本控制黄金法则

6061铝：在PV≤λ/25、RMS≤λ/120时最具性价比

Zerodur：当温变>50℃且PV要求>λ/40时的最优解

SiC：仅在太空、极紫外等极端场景使用

3. 装调补偿策略

PV缺陷补救：在长春某卫星镜头项目中，通过变形镜补偿λ/35的局部误差

RMS容差设计： Zemax分析显示，RMS≤λ/100时可放宽装调公差30%

结语：在纳米悬崖上起舞的中国光学
长春光博会上的λ/50反射镜，折射出中国光学制造的蜕变——从追赶到并跑，正迈向领跑之路。当我们拆解这项成就，看到的不仅是长光大器的智能抛光头、博信的零膨胀控制技术、巨程的SiC工艺包，更是一种精密制造的哲学：在材料极限处定义可能，在成本深渊上架设桥梁。

对于光学设计者而言，设定PV/RMS要求如同在钢丝上平衡：左侧是性能的悬崖，右侧是成本的深渊。而真正的专业主义，是在深刻理解“1纳米精度背后是100倍成本”的残酷等式后，依然能找到系统最优解的冷静判断。

“最精密的反射镜，不在干涉仪的屏幕上，而在工程师的智慧里。”
