LCOS-SLM相位空间调制器SLM-310/SLM-300/SLM-250/SLM-210/SLM-200参数比较santec

Santec的LCOS空间光调制器SLM系列产品，具备对光波空间分布进行调制的功能，可在电驱动信号控制下改变光分布的振幅、偏振态或相位，将特定信息加载到光波中。该系列产品拥有高像素分辨率（如1920×1200像素级分辨率），能实现高精度纯相位调制；具备10位1024阶灰度相位调制能力，有效降低相位量化误差；凭借独特的高频模拟驱动控制技术，达成极其优异的相位稳定度。此外，其简单易用的软件界面，搭配基于多种编程语言的示例代码，便于集成与操作。

图：SLM-310（图1）；SLM-210（图2）；SLM-300（图3）；SLM-250（图4）；SLM-200（图5）



LCOS-SLM/高速空间光调制器/超低相位噪声SLM/高相位分辨率SLM产品基本介绍

型号	特点
SLM-310	高功率激光专用空间光调制器（可承受1kW功率）
SLM-210	高速空间光调制器
SLM-300	高功率激光专用空间光调制器（可承受200W功率）
SLM-250	耐紫外线空间光调制器
SLM-200	适合广泛应用的标准空间光调制器
SLM-20	适合广泛应用的标准空间光调制器
SLM-30	适用于高功率激光器的空间光调制器（耐光200瓦）

SLM-310 Preliminary：高功率空间光调制器波长范围1020-1100nm；承受激光功率最高达1kW；分辨率WUXGA（1920×1200像素）；灰度等级10位（1024级）

SLM-210：高速空间光调制器响应速度同比Santec以往型号提升了20倍以上，实现了小于10ms响应速度。高速LCOS-SLM；响应速度 < 10 ms

SLM-300：高功率空间光调制器。santec 空间光调制器(SLM)基于反射式硅基液晶(LCOS)微显示技术。SLM-300是目前世界上更高功率的空间光调制器,能达到CW 200 Watts。和常规款SLM-200相比，100倍的高功率。

SLM-250：耐紫外线空间光调制器波长范围 365-550nm；WUXGA(1920×1200)；与本公司常规款SLM-200相 比，具有42倍的优异耐紫外线性能

SLM-200：波长范围 400～1600 nm；WWUXGA（1920 x 1200）分辨率；分辨率10-bit（1024灰度级）；卓越的相位稳定性(~0.001π rad.)

SLM-20：波长范围 400～1600 nm；体积小易集成, 低成本；面板分辨率超过全高清（1920 x 1200像素）；分辨率10-bit（1024灰度级）；卓越的相位稳定性(~0.001π rad.)

SLM-30：中心波长 532, 800, 1064 nm；体积小易集成, 低成本；面板分辨率高于全高清（1920 x 1200像素）；高相位分辨率10-bit（1024）灰度；超低相位噪声~ 0.003πrad（典型）

标准空间光调制器内置集成SLM-20（左）与高功率激光专用空间光调制器（右）实物图

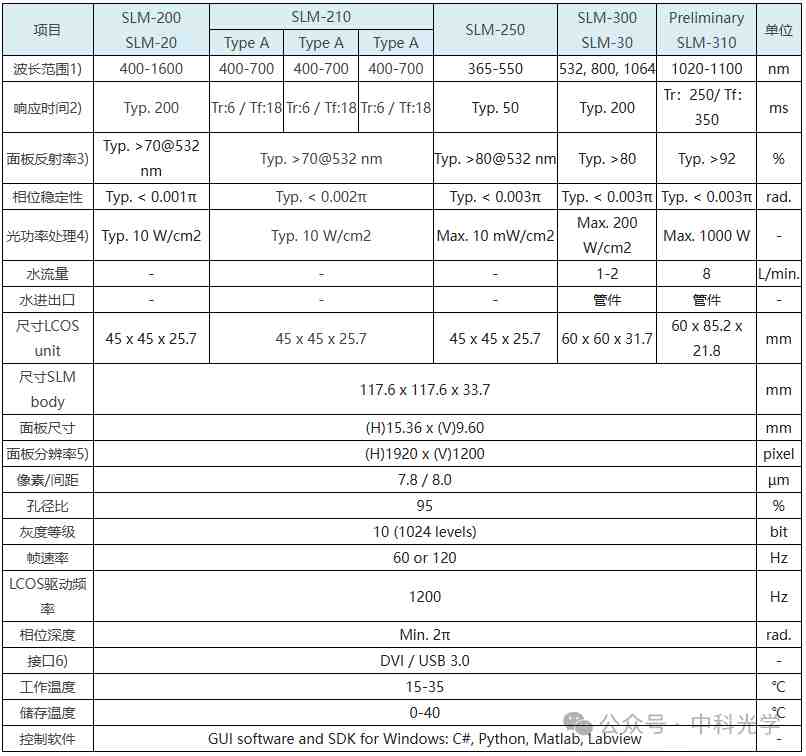

超低相位噪声SLM/高相位分辨率SLM/高功率空间光调制器规格对比

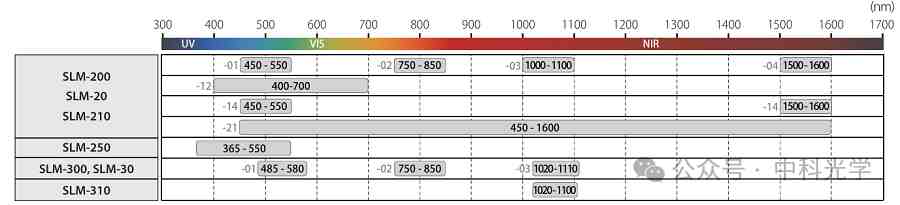

高功率空间光调制器/耐紫外线空间光调制器/LCOS-SLM波长选择

高速空间光调制器/超低相位噪声SLM/高相位分辨率SLM镀膜选项



1)SLM-200、20、210：无AR涂层。

请参考表格了解可用的AR涂层范围。

2) 响应时间为典型值，不受帧率影响。

Tr：在25℃环境温度下，相位从0灰阶 至1023灰阶

（大致相当于2π rad.）变化时，10～90%的上升时间。

Tf：在25℃环境温度下，相位从1023 灰阶

（大致相当于2π rad.）至0 灰阶 变化时，90～10%的下降时间。

3) 0次衍射光。

根据您指定的波长范围，反射率会有所不同。

4) 不能保证耐光性。

依据所使用激光振荡器的条件，

产品寿命可能因累积激光照射时间而显著降低。

SLM-200, 20, 210: 1550 nm CW, 2.0 mm beam diameter

SLM-250: Max. 10 mW/cm2 : @365 nm, 24H/day continuous operation.

SLM-250: Typ. 40 mW/cm2 : Peak power @355 nm, Pulse laser.

SLM-300, 30, SLM-310: CW @1064 nm

5) 无法保证液晶像素的缺陷

6) DVI: 10-bit using RGB 8-bit, 3 colors

7) 支持定制AR coating 需求。

8) 入射角=0度
