激光测量仪器全解析：光斑分析仪、光束质量分析仪与激光轮廓仪

光斑分析仪专注于对激光光斑的二维强度分布进行精确测量，是激光特性分析中最基础的设备类型。根据工作原理的不同，主要分为刀口式和CCD/CMOS成像式两大类，在科研实验室和工业检测中应用广泛。

1.1 刀口式光斑分析仪的工作原理与技术特点

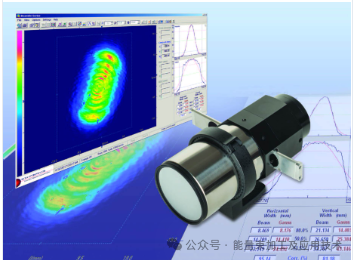

刀口式光斑分析仪采用机械扫描断层重建原理实现对光束截面的精确测量。以色列duma公司开发的Beam Analyzer是该类仪器的代表，其核心部件是一个由多个精密刀刃组成的探测头。工作时，刀刃在光束截面上进行扫描，在不同位置截取光强数据，再通过断层图像重建算法合成完整的光斑轮廓
。根据刀刃数量不同，分为3刀口(BA3)和7刀口(BA7)两种型号，其中7刀口型号能更准确地重建非高斯光束的真实轮廓

刀口式光斑分析仪具备四大突出优势：

• 宽光谱响应：通过更换不同材质的探测器，可覆盖190-2700nm的超宽光谱范围。具体包括：硅探测器(Si)适用350-1100nm；紫外增强硅探测器(UV-Si)扩展至190-1100nm；铟镓砷探测器(InGaAs)覆盖800-1800nm；增强型IR探测器则支持1200-2700nm波段
  。
• 超高分辨率：光束直径大于100μm时分辨率达1μm；小于100μm时分辨率可提升至0.1μm，特别适合微米级小光斑测量。
• 紧凑结构设计：探测器尺寸仅为105×87×35mm，便于集成到各类光学平台。

功率适应性：基础功率范围为10μW~5mW，但可通过配置SAM3-HP-M等高功率采样器，实现对高达4kW工业激光的检测

然而，该技术也存在局限性——仅适用于连续激光(CW) 测量，且最大帧率较低(约5fps)，不适用于快速动态过程分析。

1.2 CCD/CMOS成像式光斑分析仪的技术特点

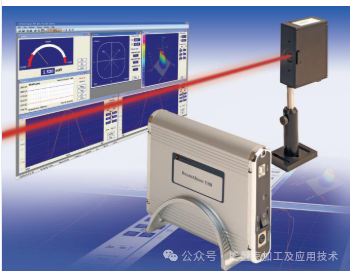

与刀口式不同，CCD/CMOS成像式光斑分析仪采用面阵传感器直接成像原理。代表产品如Beam On LA，其核心是一个高灵敏度CCD传感器，可实时捕获整个光束截面的强度分布，并以2D/3D图像形式直观显示。

该类仪器具有独特优势：

• 超大光斑测量：有效探测区域达58mm×45mm，特别适合对角线60mm的矩形IPL(强脉冲光)光斑分析。
• 脉冲激光支持：通过软件触发和阈值设置，可捕捉1-100Hz的脉冲激光序列，过滤无激光脉冲的帧。
• 实时分析功能：帧率高达25Hz，支持实时高斯拟合、多ROI(感兴趣区域)分析，并可自动计算各区域的功率。
• 高灵敏度：在633nm波长下灵敏度达0.1μW/cm²，动态范围高达1×10¹⁰。

但这类仪器对最小光斑尺寸有限制(通常要求≥Ø5mm)，且需要复杂衰减系统应对高功率激光。

表：光斑分析仪技术参数对比

1.3 价格定位与应用场景解析

光斑分析仪的价格区间跨度明显：基础刀口式如BA3型号约1-5万元，适合教学和基础研发；高端7刀口型号如BA7-IR3E-USB价格约6万元，适合需要高分辨率和宽光谱的科研场景。CCD成像式价格居中，如Beam On LA约5万元，是医疗美容IPL光斑分析的理想选择。

典型应用场景包括：

• 激光二极管表征：刀口式仪器特别适合测量激光二极管输出的微小光斑(可小至3μm)，分析其椭圆度和强度分布
  。
• 医疗美容设备校准：CCD式仪器的大光斑分析能力(对角线60mm)使其成为IPL强脉冲光设备的理想校准工具。

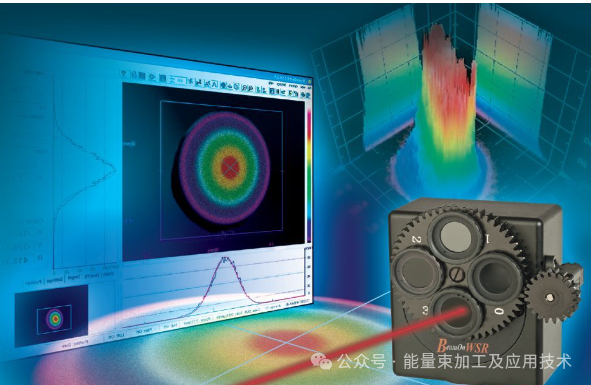

• 工业在线监测：Beam On WSR等CMOS式分析仪具备宽光谱(190-1600nm)和USB接口，适合生产线上的多波长激光准直和质量控制。

2 光束质量分析仪：激光传输特性的深度评估

光束质量分析仪在基础光斑分析的基础上，进一步评估激光束的传播特性和光束质量因子(M²) ，为激光系统设计和工艺优化提供关键参数。这类仪器通常整合了光斑分析模块和精密移动平台，形成更复杂的测量系统。

2.1 M²因子测量系统的工作原理与技术特点

M²因子是评价激光光束质量的核心参数，定义为实际光束的发散角与理想高斯光束发散角的比值。精确测量M²需要沿光束传播方向在多个位置测量光斑尺寸，并计算束腰直径和发散角。以色列DUMA的M2Beam系列是此类仪器的典型代表，由刀口式Beam Analyzer和精密Z轴移动平台组成。

该系统工作原理为：移动平台带动探测器沿光束传播方向(Z轴)扫描，在至少12个不同位置测量光束直径，通过专用软件拟合计算M²因子、束腰位置和发散角等参数，整体准确度保持在±5%范围内。

技术特点包括：

• 多光谱支持：基础型号M2Beam-Si覆盖350-1100nm；M2Beam-UV扩展至190-1100nm；M2Beam-IR则支持800-1800nm波段。
• 脉冲激光解决方案：特殊型号M2Beam-U3-VIS-NIR采用CMOS传感器替代刀口扫描，实现对220-1600nm波段脉冲激光的测量
  。
• 高功率适配：通过配置风冷束流采样器(SAM3-HP-M)，可测量高达4kW的工业级激光。
• 紧凑便携设计：整机尺寸100×173×415mm，重量仅2.5kg，支持USB3.0高速数据传输

2.2 高功率专用系统的技术突破

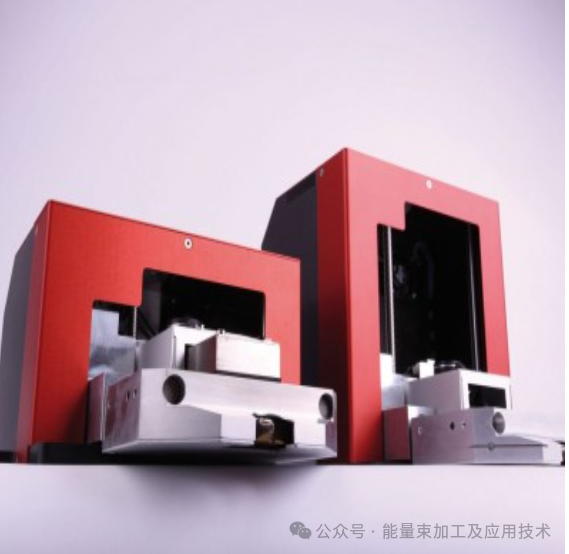

针对工业高功率激光加工领域，德国PRIMES开发的Focus Monitor采用了革命性的机械探针扫描技术，解决了传统传感器无法承受高功率密度的难题。

该系统的核心技术优势包括：

• 超高功率耐受：可承受CO₂激光器30MW/cm²和近红外激光10MW/cm²的功率密度，无需衰减即可直接测量聚焦光束原始参数。
• 全自动束腰测量：集成电子控制Z轴，提供35mm和120mm两种行程，自动完成束腰区域的精细扫描。
• 宽光谱响应：支持400nm~12μm的极宽波长范围，覆盖从紫外到远红外的各类工业激光器。
• 故障诊断功能：专业软件不仅能测量参数，还能记录长期稳定性数据，在系统故障时帮助快速定位原因。

2.3 价格差异与应用场景解析

光束质量分析仪的价格反映了其技术复杂度和性能差异：

• 中端M²测量系统：如DUMA M2Beam-Si价格约8.9万元，适合激光器研发和质量控制实验室6。
• 工业级高功率系统：如PRIMES Focus Monitor价格高达50万元，专为工业加工环境设计，其价值体现在延长激光系统寿命和减少停机时间2。

应用场景对比：

• 激光器研发：M2Beam系列可精确测量各类激光器的M²因子，为激光谐振腔设计提供反馈6。
• 工业加工质量控制：PRIMES Focus Monitor广泛应用于激光切割焊接工艺监控，避免切割毛刺和提高焊接焦点定位精度2。
• 脉冲激光特性研究：M2Beam-U3-VIS-NIR支持脉冲激光的M²测量，适用于国防和材料加工领域6。

3 激光轮廓仪：表面形貌的精密测量

与前三类仪器不同，激光轮廓仪专精于物体表面形貌的非接触测量，而非激光束本身的特性分析。根据测量原理和应用场景，主要分为亚纳米级科研型和工业在线型两大类。

3.1 亚纳米级科研轮廓仪的技术突破

LP-2型高分辨无接触激光轮廓仪代表了科研级轮廓仪的技术高度。它采用创新的同轴式差动干涉原理，以双纵横激光为光源，工作频率高达600MHz
。

核心技术特点包括：

• 原子级分辨率：测量范围0.3nm-100nm，分辨率达0.3nm，随机不确定度仅2σ=0.8nm。
• 优异抗干扰能力：两干涉臂同轴设计，最大限度发挥差动干涉仪优势，适合实验室环境
• 动静态测量兼备：不仅适合静态精密测量，在动态测量方面也表现出良好特性。

这类仪器预计售价20万元/台，主要应用于光学表面、精密机床导轨、微电子器件和强激光/X光激光研究领域的亚纳米级测量

3.2 工业在线轮廓仪的技术特点

工业在线检测对轮廓仪提出了完全不同要求：高速、抗干扰和环境适应性成为关键。Scanner ZLDS200系列是此类仪器的典范，它基于激光三角测量法，专为工业现场设计。

核心技术优势包括：

• 高速高精度：每秒扫描1800个轮廓数据，Z轴精度达0.1%，满足运动物体在线检测
  。
• 坚固防护设计：IP67防护等级，适应工厂环境中的粉尘、油污和湿度。
• 宽动态范围：Z轴量程250/990mm可选，X轴宽度覆盖75-960mm
  。
• 同步采集能力：支持多传感器同步，实现三维尺寸测量
  。

该仪器原值10.7万元，典型应用于运行中火车轮缘磨损监测、汽车轮胎/焊缝轮廓检测等工业场景
。

3.3 三维表面轮廓仪的技术进展

韩国Nanoscope System公司的NS3600激光三维表面轮廓仪代表了更高维度的测量能力。它采用共聚焦显微技术，配备638nm激光光源和光电倍增管(PMT)探测器，实现微米和亚米结构的精确三维成像。

技术亮点包括：

• 高分辨率成像：配备10x~100x多档物镜，最高重复率σ=0.02μm
  。
• 快速扫描能力：表面扫描速率20-160Hz，线扫描达~8kHz
  。
• 智能软件分析：自动倾斜补偿、大范围拼接等功能，支持半导体、FPD、MEMS等微观结构测量。

该仪器价格约80万元，主要面向半导体制造和微纳技术研究领域。

4 光斑质量分析仪的装置构成

“光斑质量分析仪”并非严格的技术分类，而是对前述仪器功能的整合与泛称。在实际应用中，该术语通常指具备光束质量评估功能的分析系统，涵盖基础光斑参数和高级传输特性的综合测量。

4.1 功能整合与范畴界定

从技术范畴看，光斑质量分析仪整合了以下核心功能：

• 基础光斑参数测量：包括尺寸、形状、质心位置和强度分布（光斑分析仪的核心功能）。
• 光束传播特性分析：包括M²因子、束腰位置和发散角（光束质量分析仪的核心功能）
  。
• 多维度显示与分析：2D/3D光强分布显示、多ROI分析、视频回放等（各类仪器的软件功能）
  。

这类设备通常强调用户友好性和多功能集成，如Beam On WSR将宽光谱(190-1600nm)、脉冲/连续激光兼容、2D/3D实时显示等功能集于一体，满足复杂应用场景需求。

4.2 应用场景分析

光斑质量分析仪广泛应用于：

• 激光加工系统集成：在激光焊接、切割系统中集成光束质量监测模块，实时反馈加工质量
  。
• 多波长激光系统对准：宽光谱支持能力使其适用于包含多个波长的复杂激光系统准直
  。
• 长期稳定性监测：专业软件记录光束参数的长期变化趋势，为激光系统维护提供依据。

5 综合对比与选型建议

为辅助实际选型决策，本部分从核心技术参数、价格和应用适配度三个维度对四类仪器进行系统对比，并提供具体场景下的选型建议。

5.1 核心参数对比

表：四类激光测量仪器综合对比表

5.2 分场景选型建议

• 科研实验室应用：
  • 激光物理研究：推荐DUMA BA7刀口式分析仪(6万元)，其0.1μm分辨率和190-2700nm宽光谱满足特种激光表征需求
    。
  • 激光传输特性研究：选择DUMA M2Beam(8.9万元)，整合移动平台的M²测量系统提供±5%准确度
    。
  • 纳米表面计量：LP-2型轮廓仪(20万元)提供0.3nm分辨率，适合光学薄膜和精密机械研究。
  • 微观结构3D分析：NS3600轮廓仪(80万元)的共聚焦显微技术满足半导体和MEMS研究需求。
• 工业激光加工：
  • 高功率激光监控：首选PRIMES Focus Monitor(50万元)，耐受30MW/cm²功率密度，全自动束腰测量
    。
  • 光纤激光器质量控制：DUMA M2Beam-IR配合高功率采样器(总价约10万元)，支持4kW以下光纤激光在线监测
    。
  • 焊接/切割工艺优化：Focus Monitor的故障自检测功能可大幅减少停机时间，提高生产效率
    。
• 工业在线检测：
  • 运动部件轮廓监测：ZLDS200轮廓仪(10.7万元)以1800轮廓/秒的高速扫描和IP67防护，胜任火车轮缘、汽车焊缝在线检测
    。
  • 生产线质量控制：Beam On WSR(4万元)的宽光谱(190-1600nm)和USB接口，适合多工位激光加工系统集成
    。
• 医疗美容设备：
  • IPL强脉冲光校准：Beam On LA(5万元)专为大光斑设计(对角线60mm)，支持IPL光束特性分析。
