Instrumentation Technologies BPM腔体Libera
Libera 腔体 BPM 是一种光束位置监测显示系统，设计用于配备腔体型光束位置监测拾音器的线性机器。Libera 腔BPM特别适用于FEL波浪段和需要精确位置测量的相互作用点。系统处理信号形成低Q、高Q S波段和C波段腔体，为用户提供在单束团级分辨率下解析的非常精确的波束位置测量。
Libera 腔体 BPM 是一种光束位置监测显示系统，设计用于配备腔体型光束位置监测拾音器的线性机器。Libera 腔BPM特别适用于FEL波浪段和需要精确位置测量的相互作用点。系统处理信号形成低Q、高Q S波段和C波段腔体，为用户提供在单束团级分辨率下解析的非常精确的波束位置测量。
福利：
- 亚微米级测量能力
- 直接处理S波段和C波段腔信号
- 通过校准可变衰减扩展动态范围
- 低质量因子腔体的单团团测量支持最低16纳秒的团间距
- 校准位置读数
数据处理：

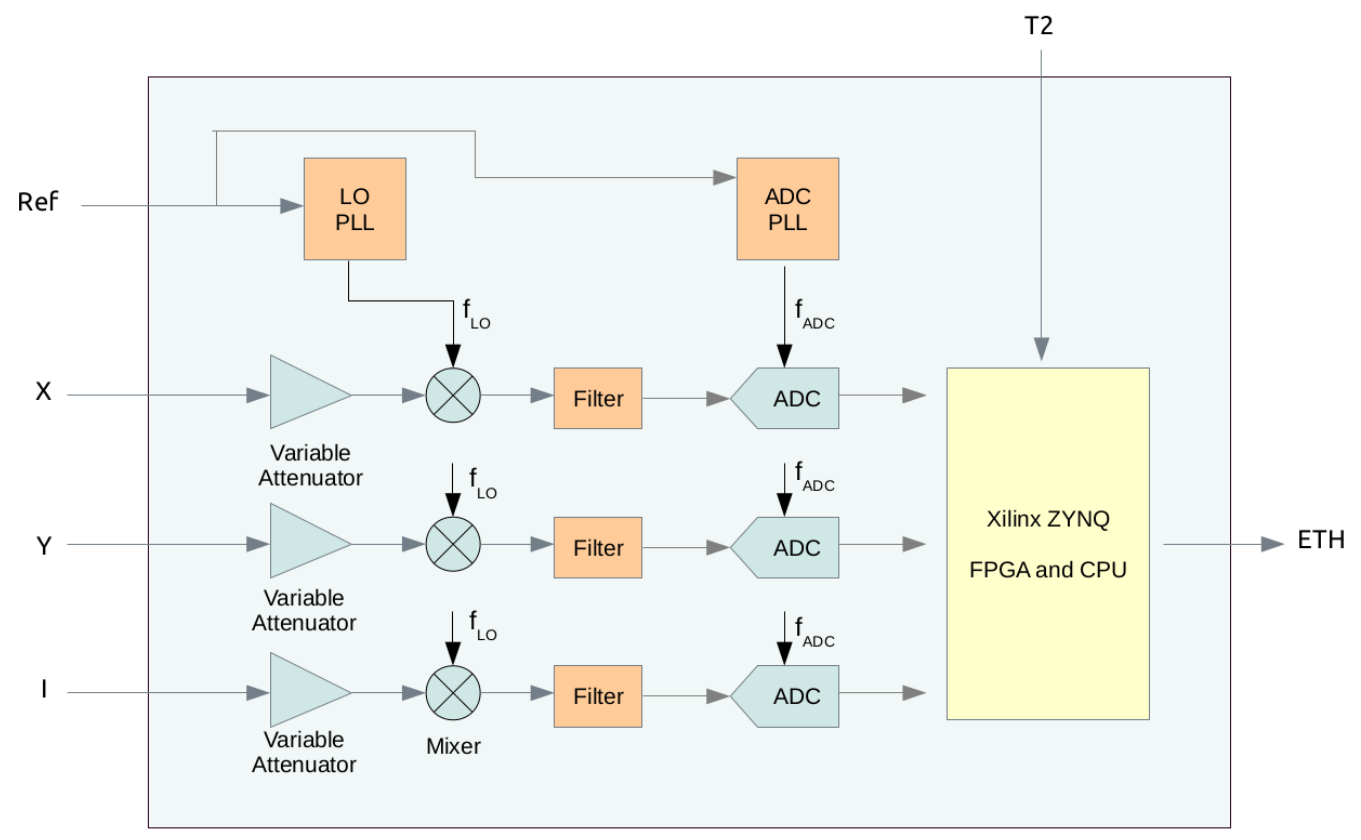

Libera 腔BPM通过频率转换和中频采样获取腔体信号。校准可变衰减器进一步提升了仪器动态范围的能力。信号随后在FPGA级别进行处理。

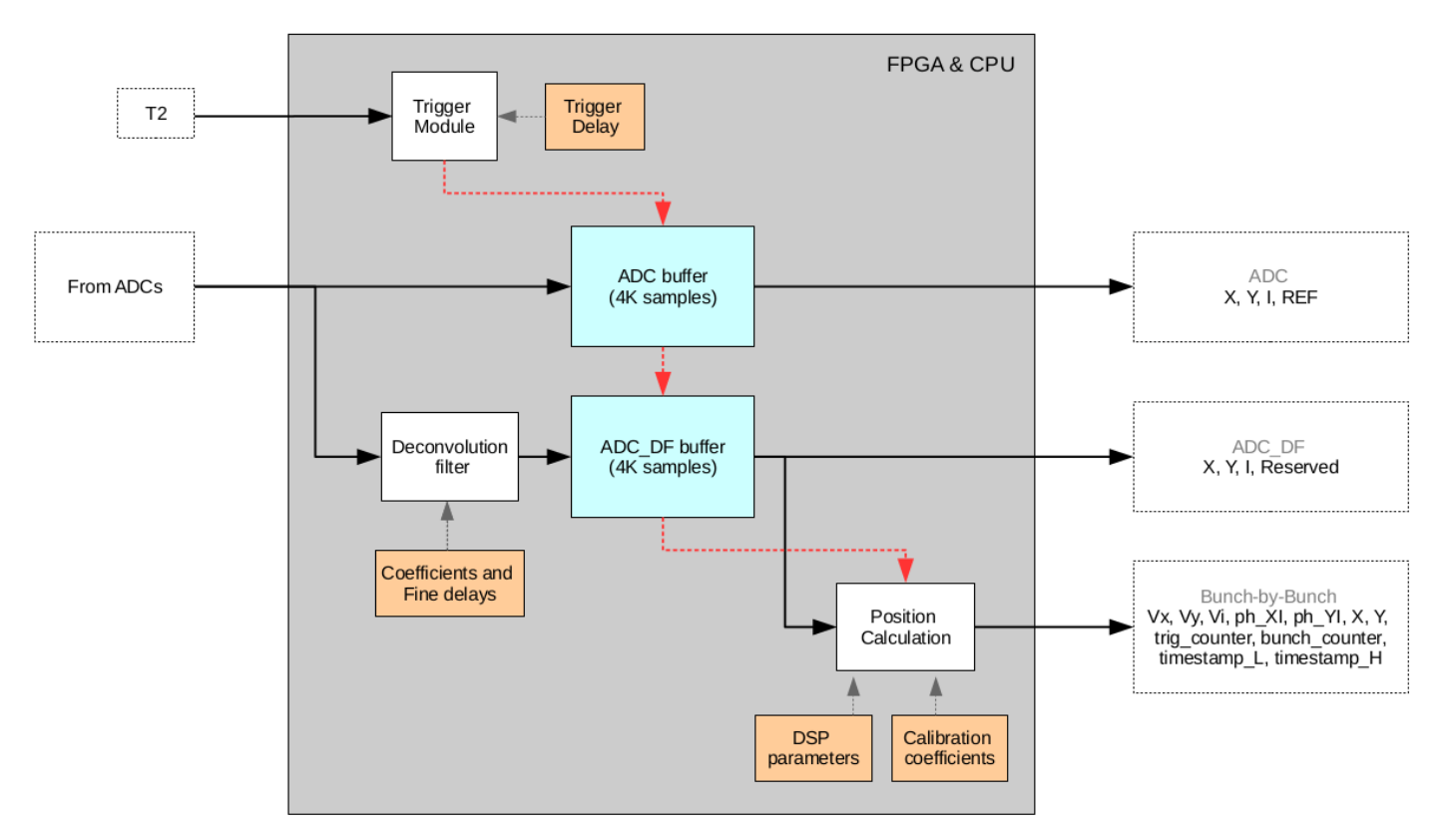

随后可以使用特殊的反卷积过滤方案来分离部分重叠的团簇。然后使用时域位置计算算法确定每个束团的波束位置。

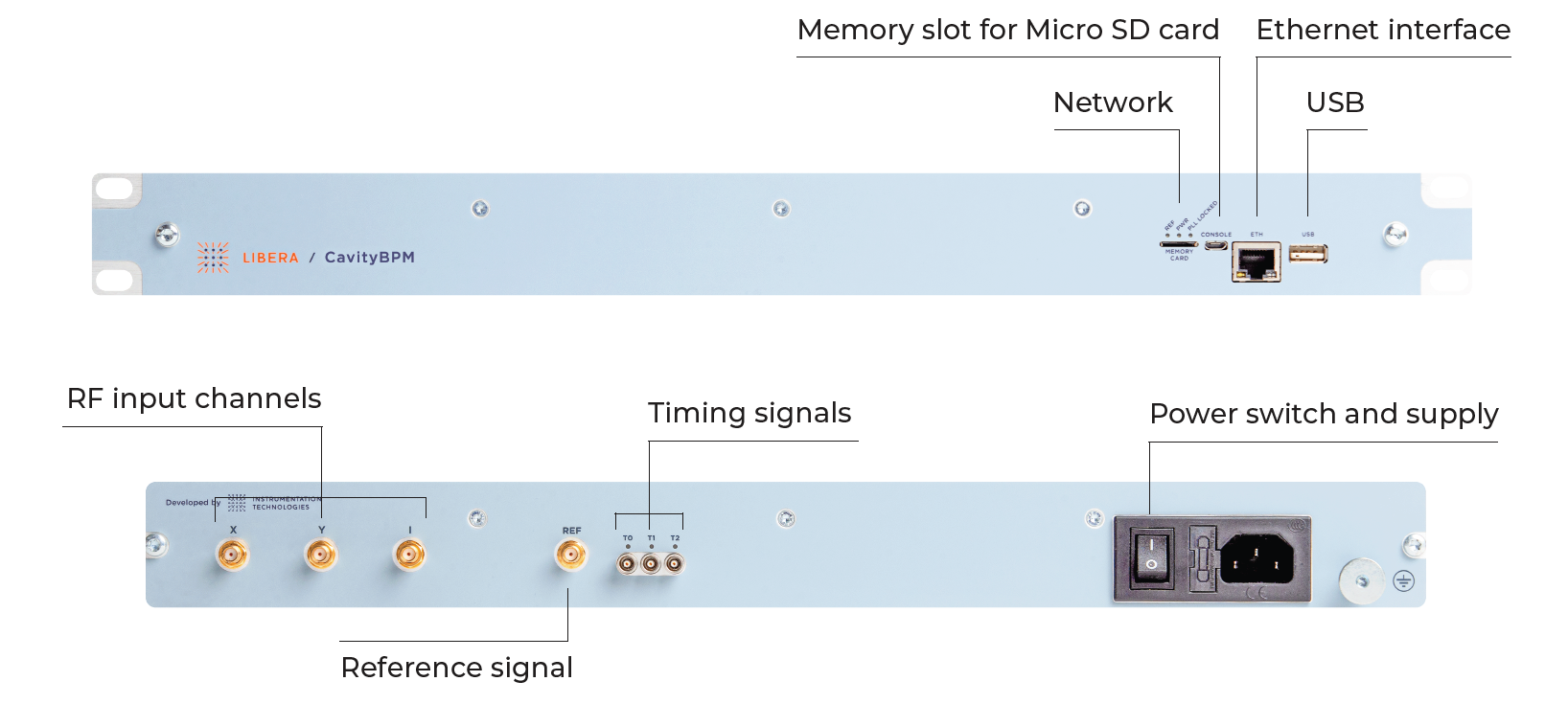

接口：
性能：
典型的位置读出标准差为<1μm RMS，在1毫米全刻度下，动态范围为32 dB。（不过，这还取决于其他因素，如腔体灵敏度、可用信号强度和位置测量范围。）
Libera 腔BPM功能
| 通用产品代码 | LCAV |
| BPM槽 | 1 |
| 支持的输入频率范围 | <6.5 GHz |
| A/D转换 | 500 MHz/14位 |
| 冷却 | 被动 |
| 电源 | 110/220V |
| 定时信号 | 电气（最多3）* |
| 校准 | 手动/静态 |
| 快速数据链 | SFP（可选） |
| 最大输入信号* | 16 dBm |
| 输入增益/衰减 | 可编程，31分贝 |
| 温度漂移，典型现象 | 0.3 μm/°C |
| 回合逐回合数据率位置均方值 | / |
| 在10 kHz高速数据率下的位置均值 | / |
| 以慢速10 Hz数据率定位有效值 | / |
| 单团簇位置RMS | <1微米 |
| 宏脉冲/连续波位置的有效值 | <1微米 |
| 尺寸 | H：1 U，宽：19“（可机架安装），D：236 mm |
*可定制
Libera 腔BPM功能
| 批量处理 | 是的 |
| 逐回合处理 | 不 |
| 实时数据流 | 可选 |
| 慢数据 | 不 |
| 增益控制 | 是的 |
| 多底盘同步 | 基于触发条件的 |
| 数据时间戳 | 扳机计数器 |
| 联锁检测与输出 | 不 |
| 尸检能力 | 不 |
| 单次测量 | 是的 |
| 频率降频 | 内置（带混音器） |
| 额外的数字输入输出通道和模拟输出 | 不 |
| 闭轨反馈应用 | 不 |
