德国Holoeye透射式光调制器LC 2012

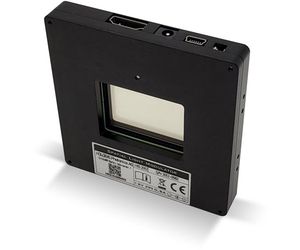

LC 2012 是我们基于分辨率为 1024 x 768 像素 （XGA） 的半透明液晶微型显示器的基本空间光调制器系统。该设备主要用于概念验证和教育。
基于扭曲向列 （TN） 液晶显示器，可以进行简单的相位大部分调制，因为扭曲总是引起耦合偏振效应（幅度调制）。SLM 在 450 nm 处提供约 2 π的相移，在 532 nm 处提供约 1.8 π，在 800 nm 处提供约 1 π的相移。
微型显示器和驱动电子设备封装在一个紧凑的盒子中，便于集成到光学设置中。LC 2012 使用标准 HDMI 接口进行寻址，可以使用 USB 接口执行亮度和对比度设置。LC 2012 空间光调制器可用于相位（主要是相位）或幅度调制应用，具体取决于配置。该模式取决于入射偏振和偏振器-分析器设置。
| LC 2012 Spatial Light Modulator – Microdisplay Features | |
|---|---|
| Display Type | Transmissive LC |
| Resolution | 1024 x 768 |
| Pixel Pitch | 36 µm |
| Fill Factor | 58% |
| Active Area | 36.9 x 27.6 mm (1.8” Diagonal) |
| Addressing | 8 Bit (256 Grey Levels) |
| Signal Formats | HDMI – XGA Resolution |
| Input Frame Rate | 60 Hz |
LC 2012 是我们基于分辨率为 1024 x 768 像素 （XGA） 的半透明液晶微型显示器的基本空间光调制器系统。该设备主要用于概念验证和教育。
基于扭曲向列 （TN） 液晶显示器，可以进行简单的相位大部分调制，因为扭曲总是引起耦合偏振效应（幅度调制）。SLM 在 450 nm 处提供约 2 π的相移，在 532 nm 处提供约 1.8 π，在 800 nm 处提供约 1 π的相移。
微型显示器和驱动电子设备封装在一个紧凑的盒子中，便于集成到光学设置中。LC 2012 使用标准 HDMI 接口进行寻址，可以使用 USB 接口执行亮度和对比度设置。LC 2012 空间光调制器可用于相位（主要是相位）或幅度调制应用，具体取决于配置。该模式取决于入射偏振和偏振器-分析器设置。

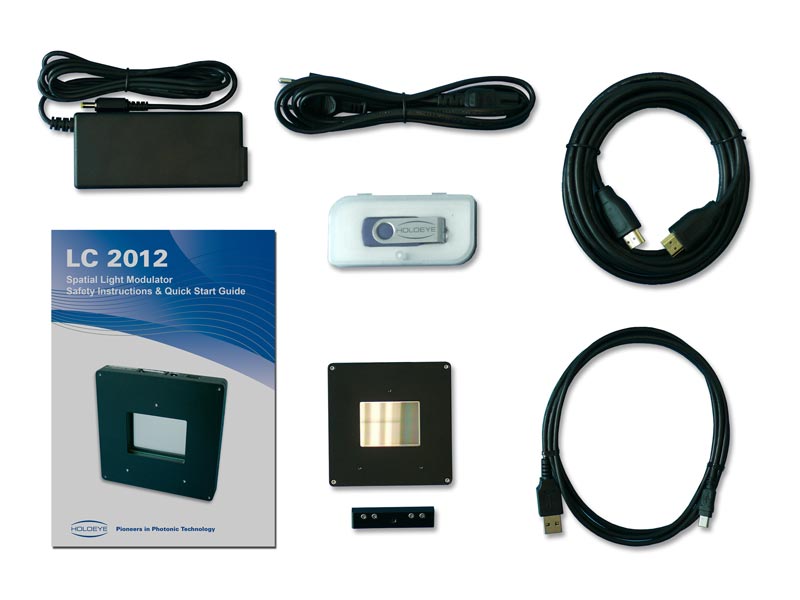

LC 2012 空间光调制器套件 – 内容：
LC 2012 SLM – 供应范围
- LCD 图像显示设备 LC 2012（1024 x 768 像素）
- 电源
- HDMI电缆
- USB/Mini-USB 数据线
- 设备安装
- 安全说明和快速入门指南（测试内部偏光片）
- 带有软件包和文档的 USB 闪存驱动器
软件功能
LC 2012 空间光调制器设备可以使用显卡的标准 DVI / HDMI 接口像外部显示器一样简单地寻址。无需额外的软件或专用硬件即可作 SLM。
LC 2012 SLM 随简单的 Configuration Manager 软件一起提供。配置管理器可用于更改 LC 2012 显示器的亮度和对比度，以及垂直翻转图像。这需要与 LC 2012 驱动程序的 USB 连接。
此外，SLM 还提供了 HOLOEYE SLM 图案生成器软件：
- 根据用户定义的图像计算计算机生成的全息图 （CGH）
- 生成代表基本光学功能（如透镜、光栅、轴锥和涡旋功能）的 SLM 信号
- 将CGH与基本光学功能叠加以组合功能
此外，该设备还包含一个特殊的 SLM 幻灯片播放器软件。SLM 显示 SDK 也可供下载，为各种编程语言提供 API（应用程序编程接口），以直接在 HOLOEYE 空间光调制器上显示图像和数据/相位阵列：
- National Instruments LabVIEW™ 2017及更高版本
- MathWorks MATLAB® R2009b 及更高版本
- 八度音阶 7.2、8.4
- Python™ 3.x
- C 或 C++ 编译器（例如 Microsoft Visual C++ 编译器）
