继德国、美国和日本之后，中国终于也具有了自主的193 nm 深紫外激光干涉仪。7月15日乾曜光学首台193 nm深紫外激光干涉仪成功下线，并且技术指标达到测量精度RMS优于2 nm，RMS波前重复性优于0.2 nm。
凝聚多方付出的成果
正是源于客户的信任，即便乾曜光学此前并无 193 nm 干涉仪的研制经验，他们仍果断下达订单，同时提供技术支持并协调供应商资源；也得益于供应商伙伴的全力配合，为压缩项目周期，他们打破常规、特事特办，如同交警护送赶考学子般一路‘绿灯’畅行；更离不开乾曜光学团队的极致创新与精工细作：从方案设计、零件制造、组装测试到品质保障，每个环节都力求精益求精。
193 nm深紫外激光干涉仪团队合照
晶圆缺陷检测物镜“细微之处见真章”

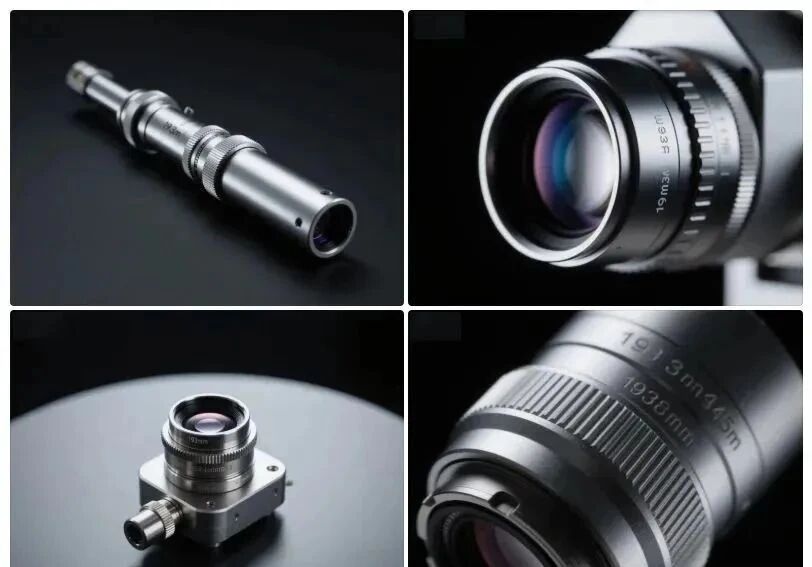

晶圆缺陷检测设备中的物镜是现代光学工程的巅峰之作，它集成了超高NA、极短波长、极致像差校正、大视场、高透射率、超低杂散光、优异稳定性等尖端技术于一身。其设计和制造难度极高，成本也非常昂贵。这些苛刻的光学技术要求的唯一目标就是：在晶圆高速扫描过程中，稳定地提供超高分辨率、高对比度、低噪声的光学图像，从而可靠地检测出尺寸微小、对比度低的各种致命缺陷，确保先进半导体制造的良率和可靠性。

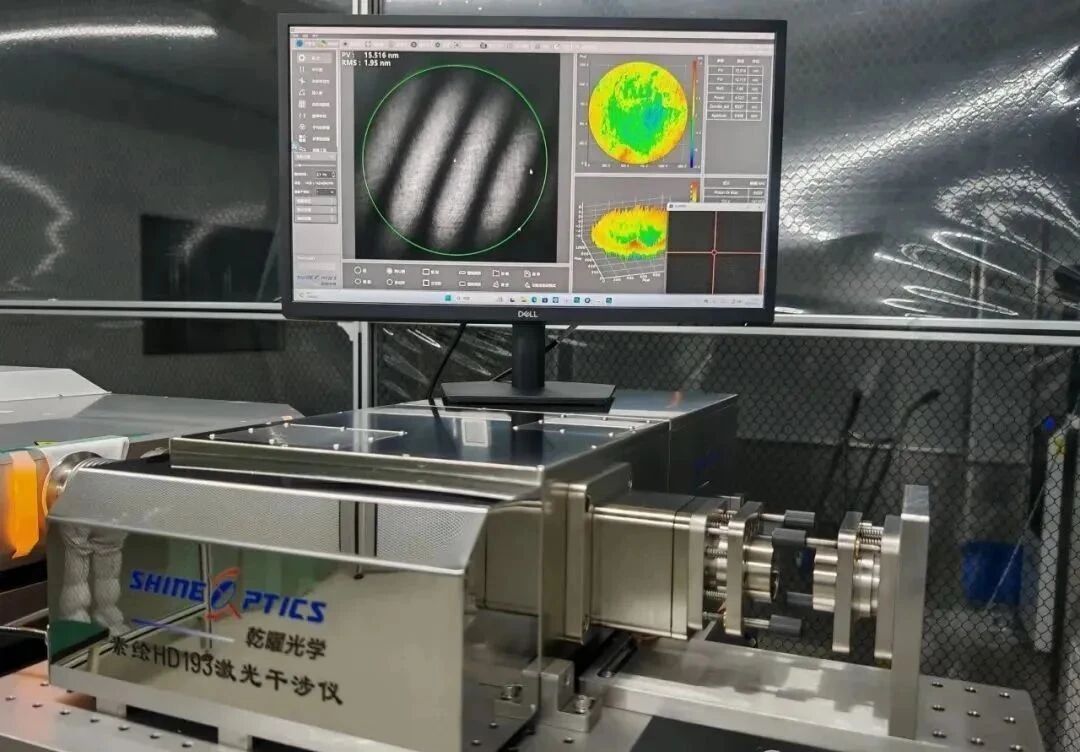

素绘193深紫外激光干涉仪
“超凡脱俗”
使用193 nm深紫外激光干涉仪测量有图晶圆缺陷检测物镜的光学波像差，是评估其性能极限（如 RMS优于2 nm）的核心技术手段。这种测量直接关联到物镜的分辨率、对比度和缺陷检测灵敏度。
乾曜光学素绘193 nm深紫外激光干涉仪是一种等厚干涉原理的高精度波前测量设备，其核心原理是通过参考光与被测光形成的干涉条纹分析波前畸变。 乾曜光学团队解决了一系列测量193 nm物镜波像差的关键挑战。
波长匹配性
挑战：物镜设计优化于193 nm，必须在工作波长下测量才能反映真实性能（色差、材料色散、镀膜特性）。
技术：使用193 nm激光器作为光源。这是菲索干涉仪的核心，要求激光具有极高的空间相干性、时间相干性、波长稳定性和功率稳定性。
超高数值孔径（NA）测量
挑战：晶圆检测物镜NA极高甚至达到0.98，传统干涉仪难以在如此大角度下保持高精度。
技术：专用NA0.95和NA0.98高反球面反射镜，反射率大于50%@193 nm，全口径面形误差PVr优于31.64 nm。
极低像差测量精度
挑战：要求测量精度RMS优于2 nm甚至更高。
快速移相干涉技术（FPSI）： 通过精密移相器（压电陶瓷驱动）引入已知相位变化（如0°, 90°, 180°, 270°），采集多帧干涉图，利用算法（如5步法、13步法）精确计算每个像素点的波前相位，精度可达RMS优于2 nm或更高。
先进波前重构算法
如Zernike多项式拟合、区域法重建，精确分离和量化各种像差（球差、彗差、像散等）。
环境控制
挑战：193 nm光易被空气吸收（氧气、水汽），且热变形、振动、气流对纳米级测量是灾难性的。
真空或充纯氮（N2）环境： 整个干涉光路置于真空腔或持续通高纯氮气的密封环境中，消除空气吸收和折射率扰动。
超精密恒温系统： 控制环境温度在±0.02°C甚至更优。
杂散光抑制
挑战：193 nm光易在光学表面和机械结构上产生散射光，污染干涉图。
低散射镀膜： 193 nm专用增透膜（AR）和高反膜（HR）。
洁净室环境： 防止灰尘成为散射源。
参考镜校准
挑战：参考镜本身的误差会直接传递到测量结果中。
绝对校准技术：使用如“三平面旋转法”、“标准球随机旋转法”和“双球面旋转互检法”等绝对测量技术标定标准镜自身面形误差，并在后续测量中扣除。
