应朋友要求，将本科阶段《物理光学》课程的一次仿真作业写成通俗易懂的科普形式，欢迎交流讨论。

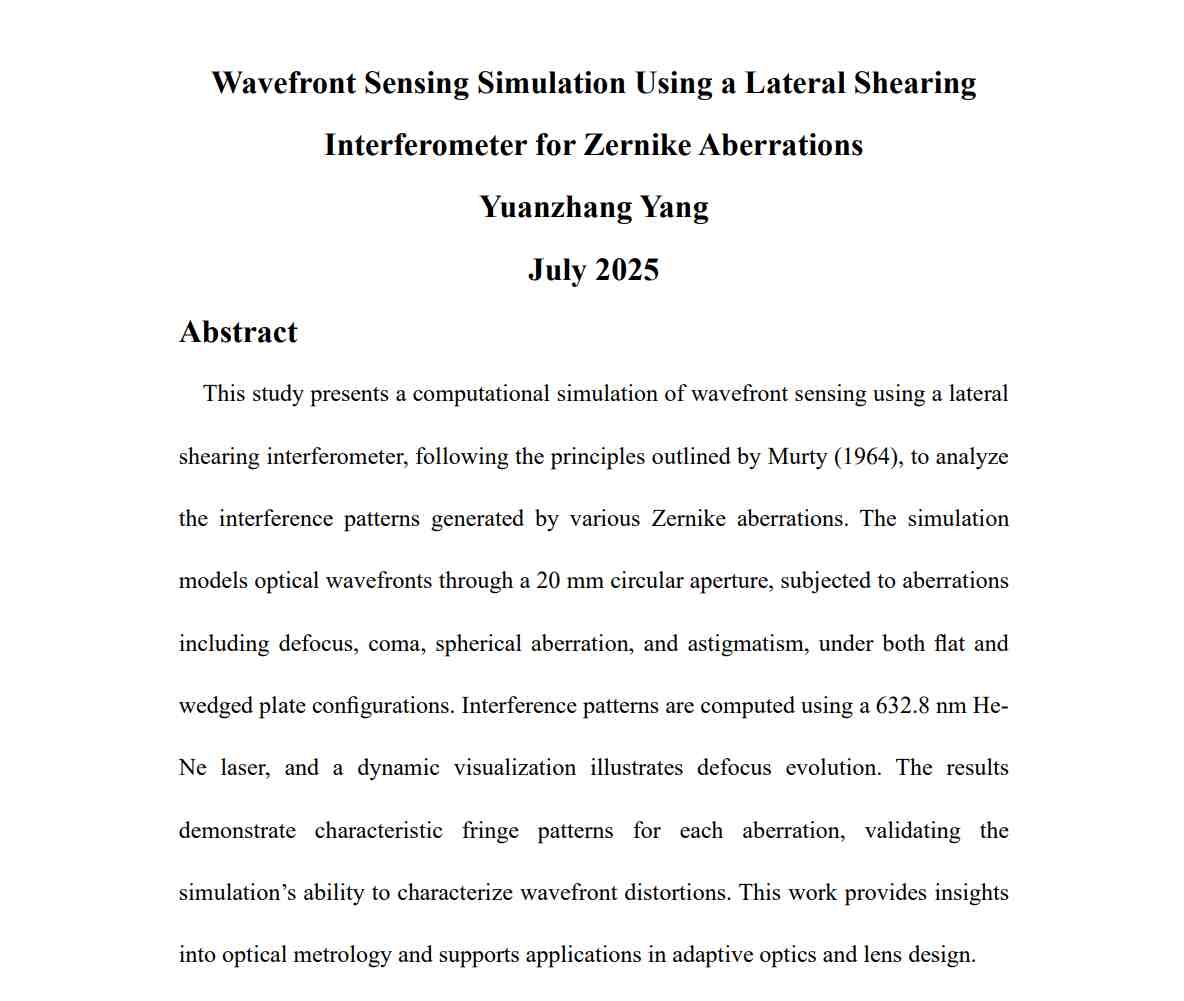

摘要

光线在穿过透镜时往往会发生扭曲，这些扭曲被称为“像差”。本研究利用计算机模拟了一种经典的光学检测工具——横向剪切干涉仪（LSI），旨在展示如何通过干涉条纹“看清”这些不可见的像差。研究重点对比了在平板（Flat）和楔形板（Wedged）两种模式下，光线出现的各种典型缺陷（如近视般的离焦、边缘聚光差异产生的球差等）。结果表明，通过引入微小的倾斜（楔形板），我们可以更敏锐地捕捉到波前的细微变形，这为光学系统的质量评估提供了有力的可视化证据。

1. 引言

1.1 为什么要给光“做体检”？

波前传感（Wavefront Sensing）是光学领域的“体检技术”。如果把一束完美的光比作一排整齐列队前进的士兵，那么当光学系统有缺陷时，这排士兵的队伍就会变得歪歪扭扭。这种队伍的变形就是波前畸变。

1.2 检测工具：横向剪切干涉仪 (LSI)

LSI是一种基于Murty（1964）原理的经典检测工具。它的工作原理非常巧妙：它不需要找一排标准的“完美士兵”做参考，而是把原本的队伍复制一份，让复制的队伍向旁边横向移动一点点（即“剪切”，Shear），然后让这两支队伍重叠。

如果队伍是直的，重叠后依旧整齐。

如果队伍是弯的，重叠后就会出现交错，形成明暗相间的干涉条纹。

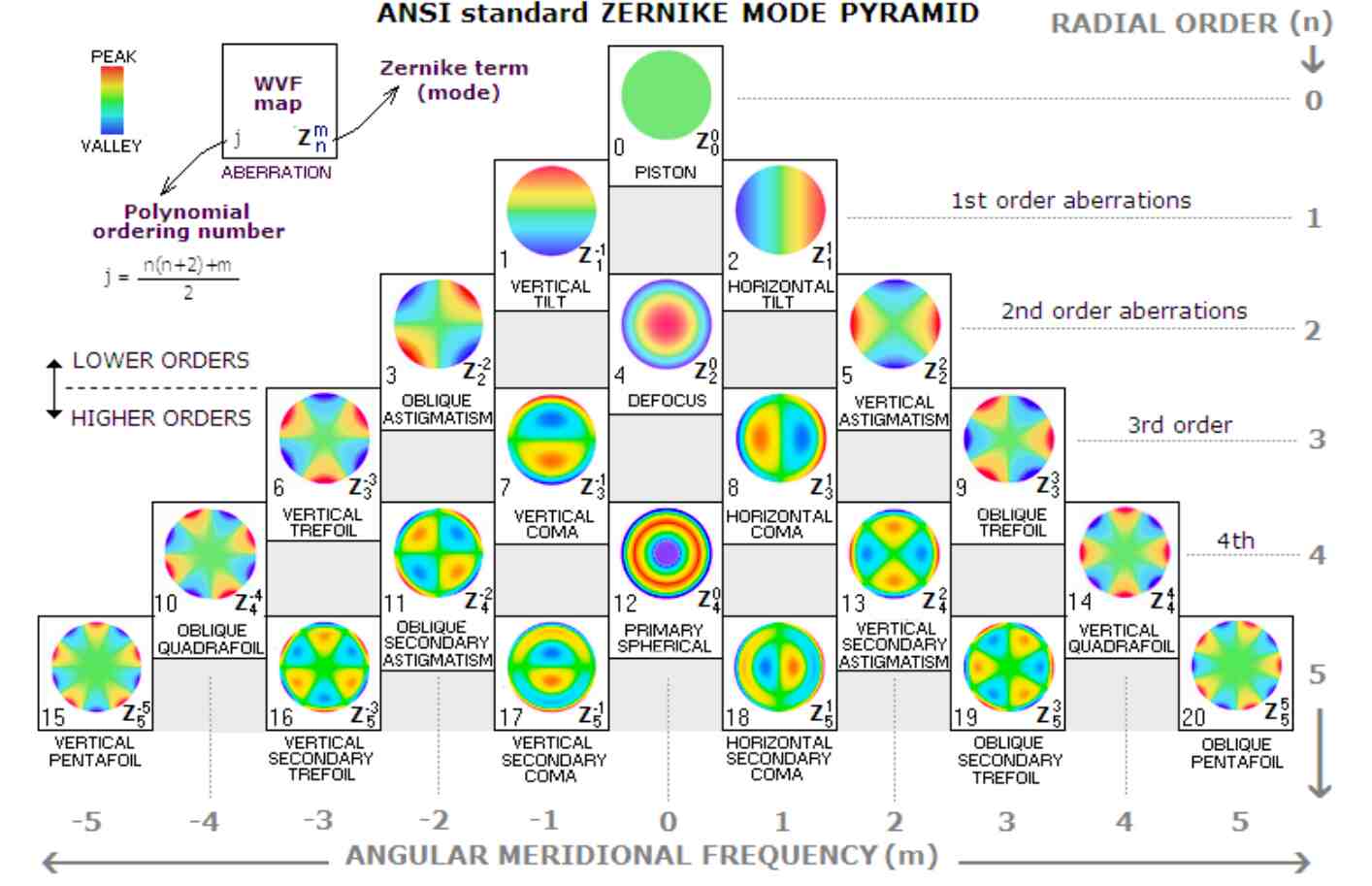

1.3 描述光像差：泽尼克多项式 (Zernike Polynomials)

为了定量描述光到底“歪”得有多离谱，本研究采用了一套光学界通用的数学语言——泽尼克多项式。

任何复杂的波前畸变都可以分解为不同类型的泽尼克项。每一项（Zernike Term）代表一种特定的几何变形，例如“碗状”的离焦或“马鞍状”的像散。在这里我们仅取Zernike多项式的前3阶进行误差研究，Zernike多项式高阶项会变得非常复杂，就不一一列举了。

Von F, Zernike. “Beugungstheorie des schneidenver-fahrens und seiner verbesserten form, der phasenkontrastmethode.” Physica 1.7-12 (1934): 689-704.

独特的“独立性”（正交性）是泽尼克多项式最大的优点。它在单位圆内是正交的，这意味着每一种像差都是独立的。当我们调整“离焦”大小时，绝不会意外地改变“彗差”或“球差”。

正是基于这一特性，本研究才得以利用泽尼克多项式，在计算机中精准复现并单独控制每一种像差（如 Defocus, Coma, Spherical等），从而生成清晰的干涉图样对照。

2. 方法

2.1 实验条件

在MATLAB软件中构建一个虚拟实验环境：

光源：使用波长为632.8 nm的红色He-Ne激光器。

光瞳：光束通过一个直径20mm的圆孔。

核心算法：计算光束在剪切后的光程差（Optical Path Difference, OPD），即两束光“步伐”不一致的程度，并据此生成明暗条纹。

2.2 关键对照组：平板 vs. 楔形板

为了模拟真实的检测环境，研究设置了两种配置：

平板模式：理想状态，无额外倾斜。

楔形板模式：引入一个微小的线性倾斜（Tilt）。

这就像在白纸上画了平行的横线（载频条纹）。如果光是完美的，线条是直的；如果光有扭曲，线条就会弯曲。这种背景纹路让像差更容易被肉眼识别。

3. 结果

研究模拟了七种情况，揭示了不同像差的独特干涉图样：

3.1 理想平面波前 (Ideal Plane)：完美的参照

表现：光线没有任何扭曲。

在平板模式下（Perfect Plane），是一片均匀的颜色，因为到处相位差都一样。

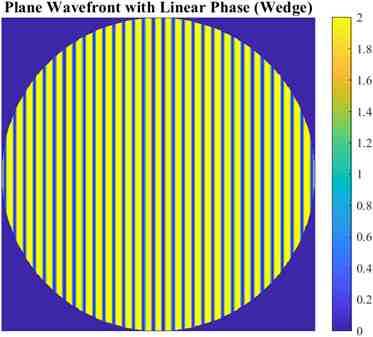

在楔形板（Wedge）模式下，图像呈现出一组笔直、均匀的平行条纹。这是最经典的干涉条纹，来源于剪切产生的相位差，可以看作光学的“基准线”。

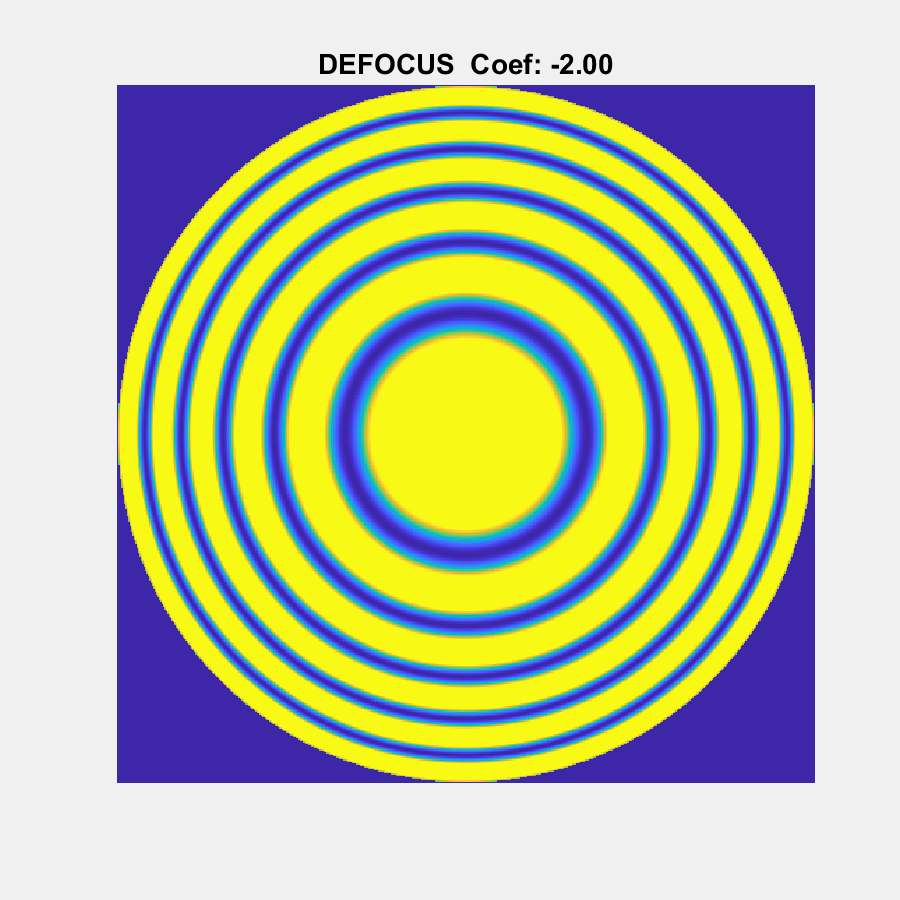

3.2 离焦 (Defocus)：焦点的游离

通俗解释：类似人眼的近视或远视，光线聚焦在了视网膜的前面或后面。

平板：呈现像靶心一样的同心圆环。

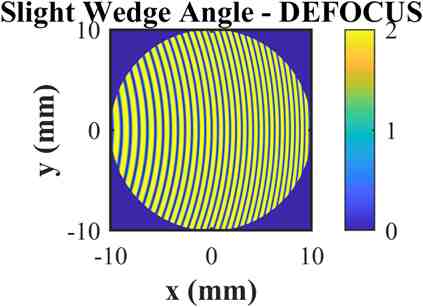

楔形板：同心圆环发生位移，背景条纹变成了弯曲的弧线。

动态演变：模拟显示，随着离焦程度的加深，条纹的弯曲程度（曲率）会增加；从近视变远视时，条纹弯曲的方向会反转（由凹变凸），这直观地演示了波前曲率从会聚到发散的连续物理过程。

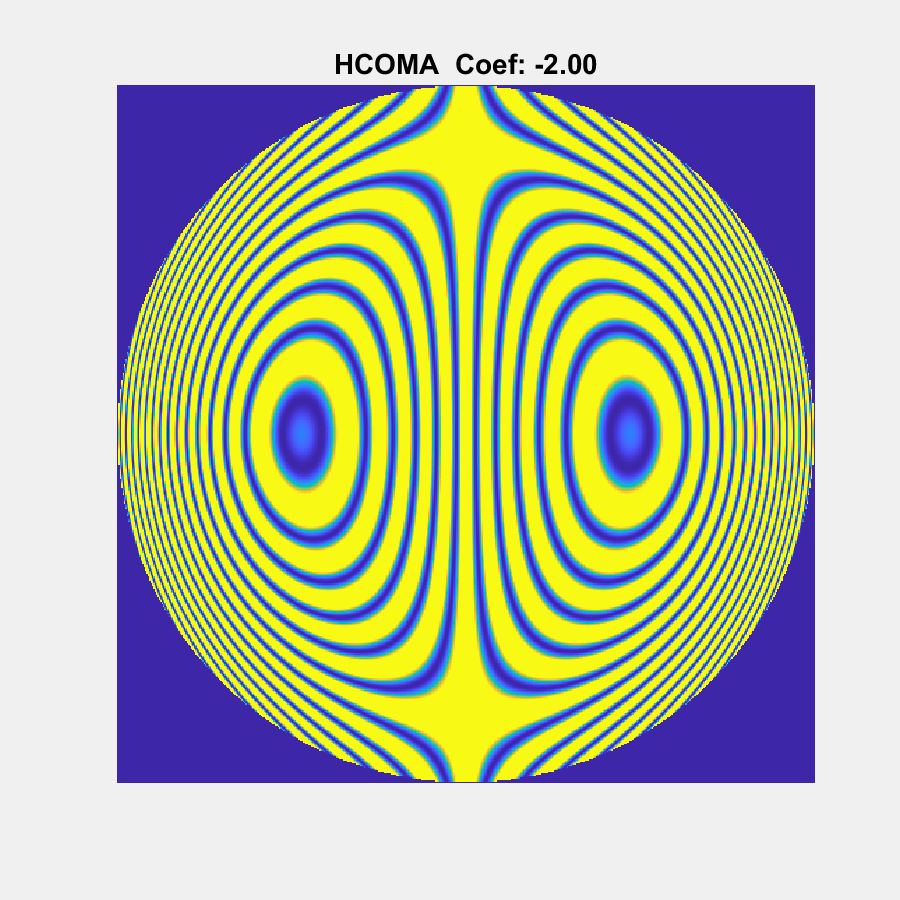

3.3 彗差 (Coma)：彗星状拖尾

通俗解释：多发生在镜头没对准中心时，波前发生倾斜。

图样特征：水平慧差在横向剪切干涉中呈现出一种独特的“双瓣”结构条纹，具有明显的方向性，像切开的洋葱。

动态模拟显示，随着像差系数绝对值的增加，视场左右两侧会对称地隆起两个垂直的椭圆核心，宛如一双“眼睛”。演变过程主要表现为这两个核心内部条纹密度的急剧增加，从平坦的波前迅速演变为包含密集同心环的复杂图样，直观地反映了波前在水平方向上的非对称畸变程度。

注：垂直彗差（Vertical Coma）的演变逻辑与此一致，仅方向旋转90度，详细图样见论文正文。

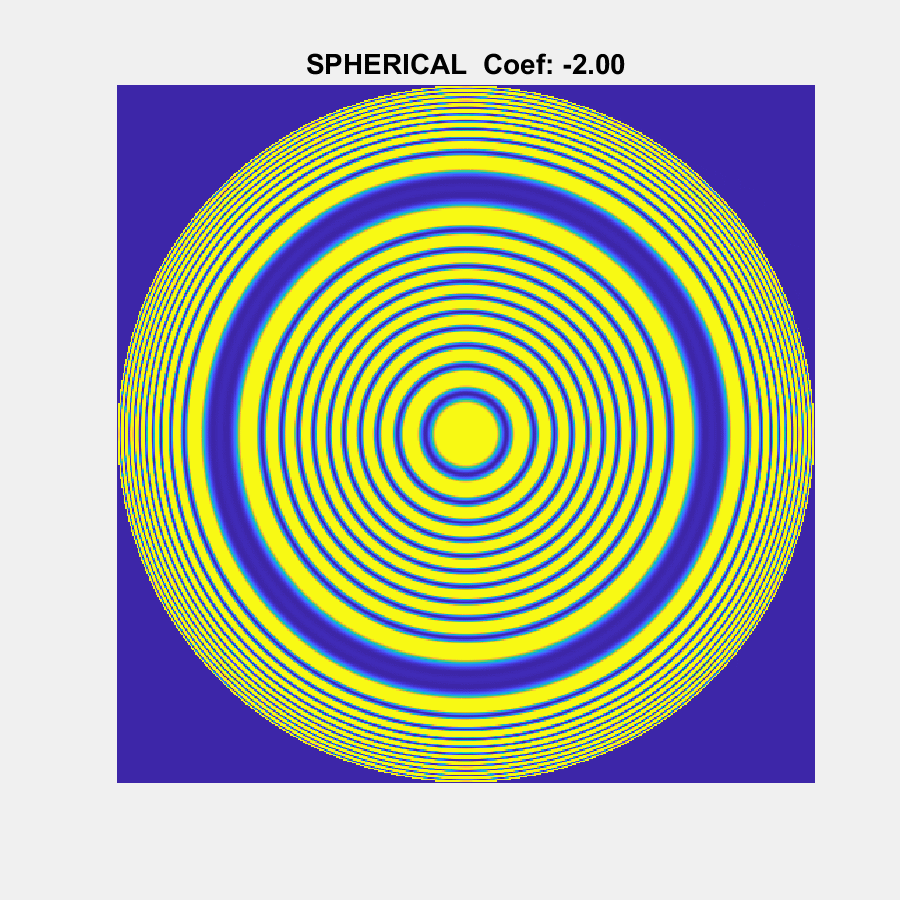

3.4 球差 (Spherical Aberration)：边缘的失控

通俗解释：透镜边缘聚光的能力和中心不一样，导致画面像蒙了一层纱。

平板：呈现非常密集的辐射状圆环，比离焦更复杂。

在楔形板的调制下，球差的干涉图样不再是单纯的同心圆，而是演变为极具辨识度的“S”形弯曲。

球差的动态演变呈现出一种中心“呼吸”效应。随着像差程度加深，中心区域会不断涌现出新的圆环（或在楔形模式下，“S”形弯曲变得更加剧烈和扭曲）。

与离焦单纯的“变弯”不同，球差的动态变化伴随着条纹密度的剧烈波动。特别是在光瞳的边缘区域，条纹会变得极细极密，密度呈现爆发式增长，这种中心相对稀疏、边缘极度密集的特征，直观地揭示了透镜边缘光线相位的急剧变化。

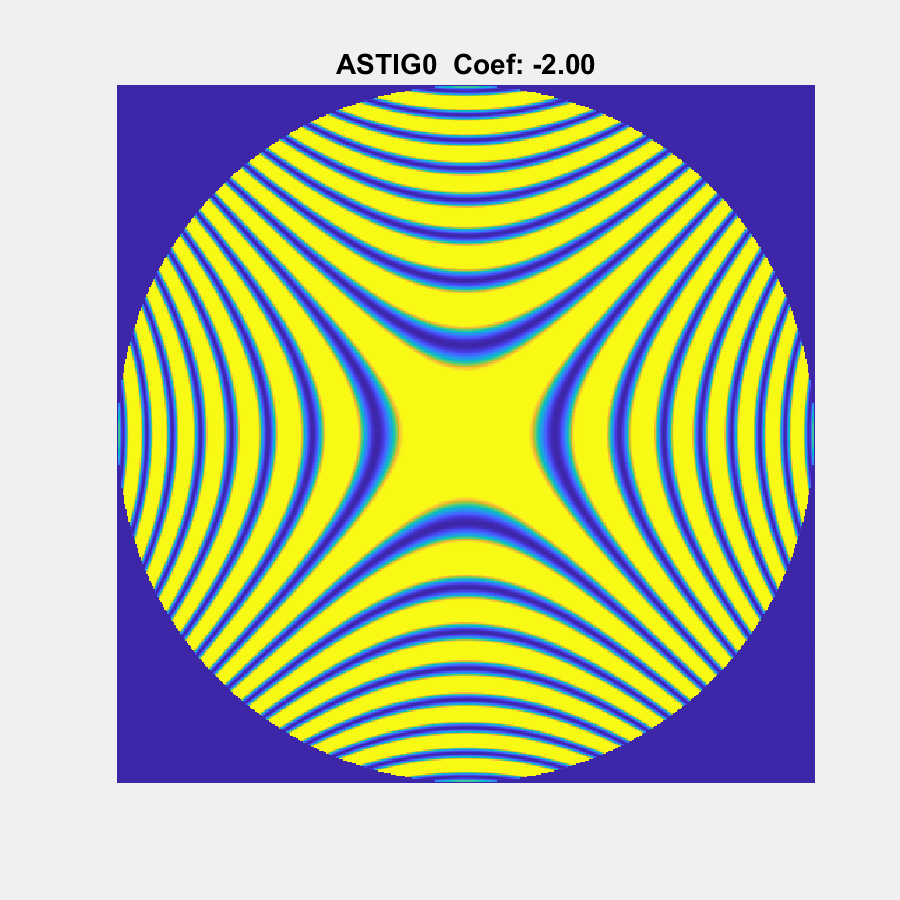

3.5 像散 (Astigmatism)：被压扁的光

通俗解释：即散光，光斑被压扁成椭圆或线条。

光斑在水平和垂直方向被拉伸，干涉图样呈现出典型的双曲线（Hyperbolic） 特征。整个视场被一个“X”形（或十字交叉）分割成上下左右四个区域，条纹在四个象限内呈双曲线分布。

0°像散的干涉图样展示了极为稳定的双曲线特征。在动态过程中，这个“X”形骨架保持稳固，不会发生旋转，主要的视觉变化在于条纹的致密化：随着像差程度加深，原本宽大的中心区域迅速收缩，四个象限内被密集的双曲线条纹填满。这种演变清晰地描绘了波前马鞍面曲率由平缓变陡峭的过程。

注：45°像散（Astigmatism 45°）的演变呈现类似的双曲线特性，由上图结果旋转45°即可得到，具体细节可参考论文正文。

4. 讨论与结论

本研究通过仿真模型，将（Zernike）多项式转化为了肉眼可见的干涉图样，主要得出以下三点结论：

“指纹”验证的准确性：

模拟结果与物理光学理论高度吻合。无论是离焦的同心圆环，还是球差在楔形板下特有的“S”形扭曲，这些特征图样就像光学的“指纹”。通过对比这些指纹，我们验证了该模拟算法在表征波前畸变方面的可靠性。

楔形板的“载频”机制：

这是本研究的核心发现之一。虽然“平板模式”能直观展示相位等高线（如圆环），但在实际检测中，倾斜（楔形板）引入了线性的载频条纹（Carrier Fringes），将光程差的变化转化为了条纹的几何弯曲。

这种弯曲不仅放大了视觉上的差异（例如让球差的变化变成明显的S形扭曲），还能通过条纹弯曲的方向（向上或向下），帮助我们直接判断像差的正负符号（例如区分是近视还是远视），这是单一的平板模式难以做到的。

动态演变：

相比于传统的静态图片，动态模拟揭示了波前演变的连续性。通过观察条纹密度从中心向边缘的爆发式增长（球差），或是条纹曲率的平滑反转（离焦），我们能更直观地理解光学系统从“准直”到“失准”的渐变过程。这种可视化的直觉对于初学者理解波前梯度的概念具有一定的教学价值。

在工程上制造望远镜、显微镜等光学仪器时，也可以通过对比干涉条纹，来大致判断光学系统存在的误差，从而进行后续的修正。

原文及MATLAB代码可私信后台获取，本研究仅供娱乐，不具备太高科研价值，欢迎指正

参考文献

[1] Malacara, D. (2007). Optical Shop Testing, 3rd ed. Wiley.

[2] Murty, M. V. R. K. (1964). The use of a single plane parallel plate as a lateral  shearing interferometer. Applied Optics, 3(4), 531–534.

[3] Zernike, F. (1934). Diffraction theory of the knife-edge test and its improved form,  the phase-contrast method. Monthly Notices of the Royal Astronomical Society, 94,  377–384.
