高功率激光武器核心技术之强激光镀膜技术

激光武器的诞生与发展标志着军事科技进入了新的时代。随着激光技术快速进步，激光器的输出功率日益增加，激光武器也因此获得了广泛应用，对装备的生存造成了极大威胁，激光防护需求迫在眉睫。高功率激光武器系统依赖于多种核心技术，其中强激光镀膜技术是确保激光高效传输和反射的关键，直接影响到武器的输出功率、可靠性和使用寿命。

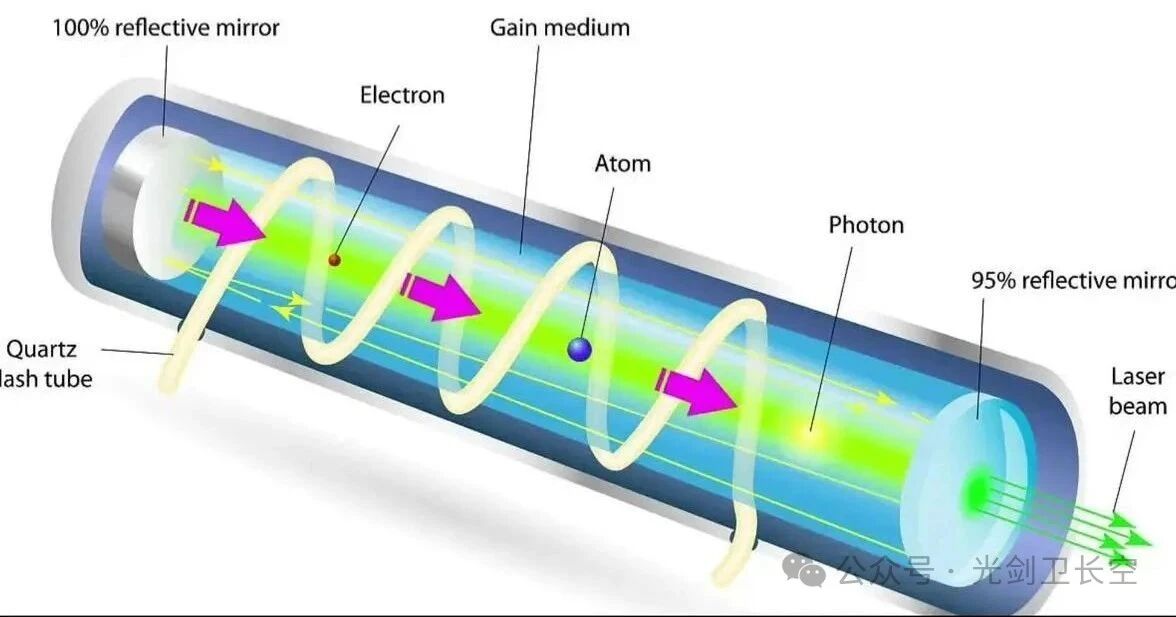

强激光镀膜技术主要应用于激光器的谐振腔、激光输出窗口等光学元件表面，通过制备具有高激光损伤阈值的特殊薄膜，显著提高光学系统的性能和仪器的使用寿命。本文将系统介绍强激光镀膜技术的材料体系、制备工艺、性能表征及应用前景。

1强激光镀膜的技术原理与性能要求

1.1技术原理

强激光镀膜技术的基本原理是通过在光学元件表面沉积特殊设计的薄膜系统，利用干涉效应实现所需的光学特性。对于高功率激光武器系统，最主要的镀膜类型是高反射膜，其功能是通过反射耗散掉大量入射激光能量。

高反射膜通常采用高低折射率材料交替组成的周期结构，通过精确控制每层膜的厚度和材料组合，实现对特定波长激光的高反射。设计时需要考虑电场强度分布、温场设计等因素，以提高薄膜的激光损伤阈值。

2.2性能要求

高功率激光武器对镀膜技术提出了极为严苛的性能要求：

(1)高反射率：在目标波长范围内需要达到极高的反射率（通常>99%甚至99.9%）。研究表明，采用Ta₂O₅/SiO₂体系的高反膜在1064nm处反射率可超过99%。

(2)高损伤阈值：薄膜必须能够承受高功率密度激光辐照而不损伤。先进的镀膜技术已能使薄膜承受500kW/cm²的激光辐照而不损伤。

(3)低吸收损耗：吸收损耗会导致热效应，进而引起薄膜损伤。优秀的高反膜元件在1064nm处的吸收和散射损耗之和可低至17ppm。

(4)环境稳定性：镀膜需要能够在各种恶劣环境（温度变化、湿度、振动等）下保持性能稳定。

(5)膜基结合强度：薄膜与基底之间需要有良好的附着力，避免脱落和失效。

3强激光镀膜的材料体系

3.1高反射陶瓷涂层

高反射陶瓷涂层是激光防护的重要手段之一。研究采用陶瓷与金属两种基体，在其表面制备高反射陶瓷涂层，通过1300℃热处理制备于陶瓷基体表面的涂层在激光功率密度为2000W/cm²下辐照60s后，表面状态无明显变化，反射率保持在较高水平。

金属基体表面的涂层随低温热处理温度提高，涂层抗激光能力明显提高。这类涂层通常厚度仅为900-1000μm（约1毫米），应用在导弹或无人机表面基本不影响飞行器气动外形，可以做到即涂即用。

3.2光学薄膜材料体系

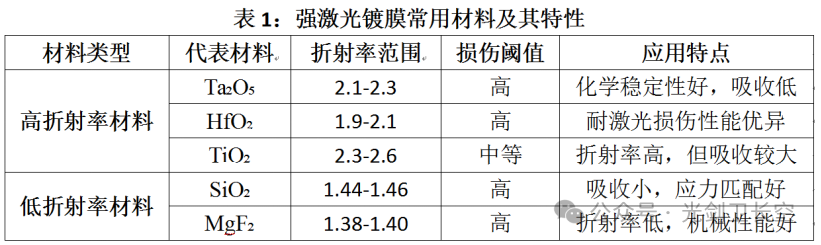

光学薄膜材料的选择直接决定了薄膜的性能。常用的高折射率材料包括TiO₂、Ta₂O₅、HfO₂、H4等，低折射率材料则主要有MgF₂、SiO₂等。

针对不同激光波长，需要选择不同的材料组合。对于1080nm连续激光光学系统，Ta₂O₅/SiO₂组合表现出优异的性能；对于多波段激光高反射膜，则常采用H4（高折射率材料）与SiO₂的组合。

4强激光镀膜的制备工艺

4.1主要制备技术

强激光镀膜的制备需要先进的真空沉积技术和精密的控制手段，主要包括：

(1)离子束辅助蒸发技术（IBAD）：结合蒸发和离子束轰击，提高薄膜致密度和附着力。

(2)非平衡磁控溅射（UBMS）：沉积速率高，薄膜均匀性好，适合大面积基片。

(3)脉冲真空电弧（PVAD）：离化率高，薄膜密度高，但容易产生液滴。

(4)离子束溅射工艺：能够制备极低损耗的薄膜，表面粗糙度可达到0.115nm。

4.2工艺优化与控制

制备高性能激光镀膜需要精确控制多个工艺参数：

• 基底处理：需要超光滑表面处理，粗糙度控制在纳米级别；
• 真空度控制：通常需要高于1.0×10⁻³Pa的真空度；
• 基底温度：通常需要加热到250℃左右；
• 膜厚监控：采用石英晶体控制仪和光电极值法相结合的方法进行监控。

通过材料优选、正交实验优化、电场强度设计、后继处理等过程，可以实现高损伤阈值激光薄膜的制备。实验室研制的激光薄膜，其激光损伤阈值达到10-20J/cm²，相比于常规工艺制备的薄膜，其激光损伤阈值约高出50-100%。

5性能评估与测试方法

5.1光学性能测试

强激光镀膜的光学性能主要通过以下方法评估：

(1)反射/透射率测量：使用紫外可见分光光度计（190nm-1000nm）和近红外分光光度计（800nm-2500nm）进行测试。

(2)散射损耗测量：通过积分散射仪测量薄膜的散射特性。

(3)吸收测量：采用光热偏转技术、量热技术等精密方法测量薄膜吸收。

5.2抗激光损伤性能测试

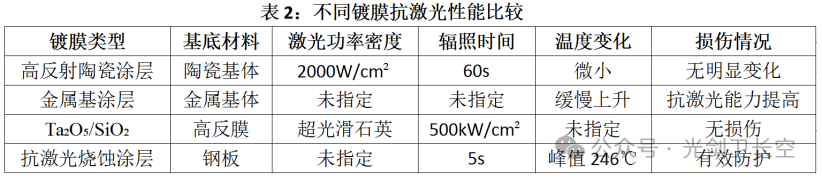

抗激光损伤性能是评价强激光镀膜最关键的性能指标。测试方法主要是使用高能连续激光对薄膜样品进行辐照考核。例如，研究表明通过1300℃热处理制备于陶瓷基体表面的涂层在激光功率密度为2000W/cm²下辐照60s后，表面状态无明显变化。

实验结果表明，涂覆抗激光涂层的钢板与未涂层样品相比，性能显著提升：对于未涂层样本，激光照射5秒后温度峰值达到1387℃；而对于涂覆涂层的钢板，峰值温度仅为246℃。

6应用领域与前景

6.1军事应用

强激光镀膜技术在军事领域有广泛应用前景：

(1)激光武器系统：用于激光器的谐振腔、激光输出窗口等，提高输出功率和可靠性。

(2)装备防护：应用于高空无人机等重要装备的高温高能防护，涂覆0.3mm抗激光涂层即可让激光有效距离缩小10倍；涂装5mm以上的抗激光涂层，可基本免疫激光武器影响。

(3)光学观瞄系统：用于军用光学仪器的激光防护，实现对特定波长激光的高反射。

6.2民用应用

在民用领域，强激光镀膜技术也有重要应用：

(1)工业加工：高功率激光切割、焊接和打孔设备的光学元件保护。

(2)医疗设备：激光医疗设备的能量传输和控制系统。

(3)科学研究：高能物理实验装置、激光核聚变装置等大型科学装置的光学系统。

6.3未来发展趋势

未来强激光镀膜技术的主要发展趋势包括：

(1)多层结构化：设计更复杂的多层膜结构，实现多波段、宽角度的高反射特性。

(2)纳米复合材料：开发新型纳米复合材料，进一步提高激光损伤阈值。

(3)智能化制备：引入人工智能和机器学习技术，优化制备工艺参数。

(4)多功能一体化：开发兼具高反射、导热、耐腐蚀等多功能于一体的复合涂层。

7总结

强激光镀膜技术作为高功率激光武器的核心技术之一，对提高激光武器的性能和可靠性具有至关重要的作用。通过材料优选、膜系设计优化和制备工艺创新，现代强激光镀膜已经能够实现极高的反射率和抗激光损伤阈值。

随着新材料、新工艺和新设计的不断涌现，强激光镀膜技术将继续向着更高性能、更宽波段、更恶劣环境适用的方向发展，为高功率激光武器系统提供可靠的技术保障。同时，该技术也在民用领域展现出广泛的应用前景，具有显著的经济、军事和社会效益。

未来需要进一步深入研究薄膜损伤机理，开发新型膜材料和制备工艺，加强膜系设计与制备工艺的协同优化，推动强激光镀膜技术迈向新的高度。
