Exalos宽带光源SLED
EXALOS公司提供各种标准的超辐射发光二极管（SLED或SLD）在不同的波长范围为405〜1700nm，具有不同的输出功率和带宽值，各种封装或外形，包括冷却14pin（DIL）和14pin蝶形模块或低成本不带TEC制冷的TOSA和TO-56封装。

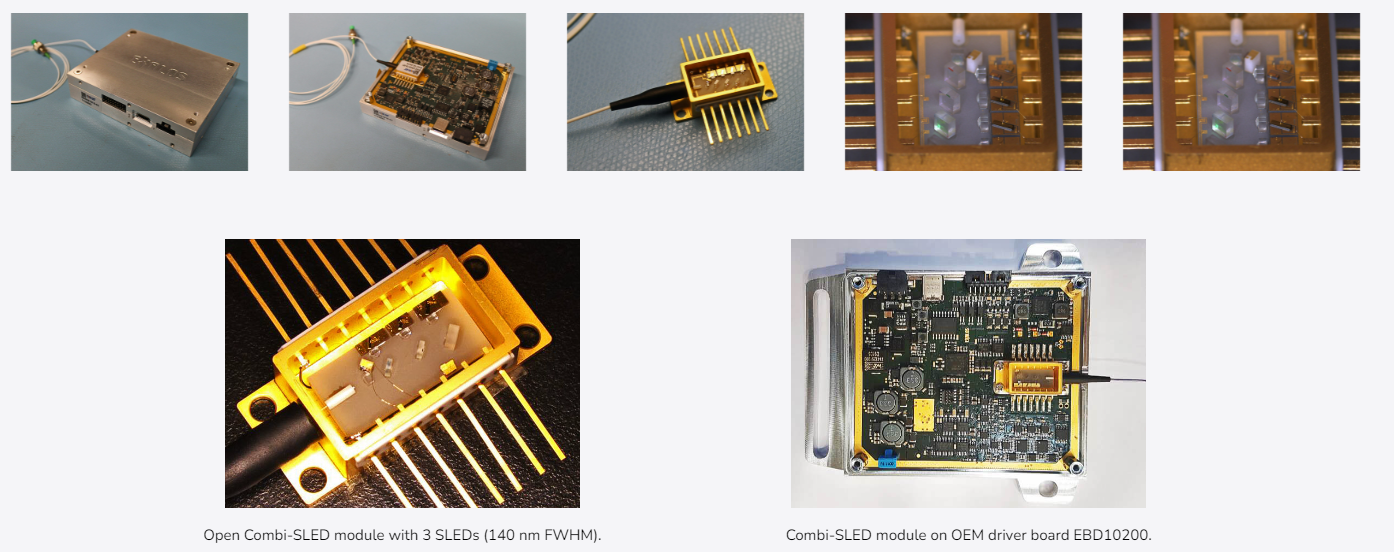

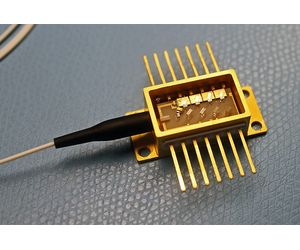

EXALOS组合SLED模块是基于超发光二极管（SLED）的高性能光纤耦合光源。首次将多个SLED芯片集成到标准的14引脚Butterfly封装中，以提供超宽带光谱。
EXALOS组合SLED模块是基于超发光二极管（SLED）的高性能光纤耦合光源。首次将多个SLED芯片集成到标准的14引脚Butterfly封装中，以提供超宽带光谱。
所有光束都与自由空间光学器件相结合，进行偏振对准，并使用高精度对准技术耦合到单模输出光纤中。
Combi SLED可以进行定制，以满足最高性能要求。同时，由于Combi SLED采用带光纤输出的标准14引脚蝶形封装，因此系统集成非常容易。EXALOS还提供一个驱动板（EBD10200），通过安装在该板上的任何Combi SLED都可以提供超稳定的性能。
| 特征
紧凑型14引脚光学模块 超宽光谱 高输出功率 超低噪声（RIN） 多个光谱范围 极化对齐 紧凑型OEM设备，提供驱动电子设备 |
应用 光学相干层析成像 生物医学成像 光纤传感器询问 组件测试 光谱学 |
|
型号 |
中心波长 |
输出功率 |
3dB带宽 |
10dB带宽 |
相干长度 |
|
EXC250002-00 |
845nm |
12mW |
135dB |
160dB |
3.1 um |
|
EXC250003-00 |
865nm |
8mW |
100dB |
120dB |
4.3 um |
|
EXC250018-00 |
830nm |
15mW |
165dB |
190dB |
2.5 um |
|
EXC250019-00 |
1420nm |
40mW |
320dB |
380dB |
NA* |
|
EXC250023-00 |
1300nm |
23mW |
180dB |
210dB |
5.5 um |
|
x EBD10200 (定制) |
|||||
安装再Combi-SLED光源模块的驱动板选型：
EBD291002-12 = EXC250002 BTF module on EBD10200 Driver Board
EBD291003-12 = EXC250003 BTF module on EBD10200 Driver Board
EBD291018-12 = EXC250018 BTF module on EBD10200 Driver Board
EBD291019-12 = EXC250019 BTF module on EBD10200 Driver Board
EBD291023-12 = EXC250023 BTF module on EBD10200 Driver Board
标准超发光二极管(SLED或SLD宽带光源）
EXALOS提供各种标准超发光二极管（SLED或SLD），波长从400到1700 nm不等，具有不同的输出功率和带宽值。我们的高性能SLED有多种封装，包括冷却型14引脚双列直插式（DIL）和蝶形封装、冷却型和非冷却型5引脚蝶形封装或低成本非冷却型TOSA和TO-56封装。
Exalos宽带光源SLED主要型号
| 型号 | 波长(nm) | 典型功率(mW） | 带宽(nm) | 电流(mA) | 光谱类型 | 集成PD | 封装形式 | MPD |
|---|---|---|---|---|---|---|---|---|
| EXS210015-02 | 405 | 10 | 4 | 110 | Gaussian | no | TO-56 | no |
| EXS210084-02 | 405 | 3 | 3 | 75 | Gaussian | yes | 14-BTF | no |
| EXS210130-00 | 425 | 5 | 4 | 100 | Gaussian | yes | 14-BTF | yes |
| EXS210014-01 | 450 | 10 | 5 | 180 | Gaussian | no | TO-56 | no |
| EXS210099-03 | 450 | 5 | 6 | 160 | Gaussian | yes | 14-BTF | no |
| EXS210147-00 | 488 | 5 | 5 | 400 | Gaussian | yes | 14-BTF | yes |
| EXS210115-00 | 510 | 6 | 10 | 600 | Gaussian | no | TO-9 | no |
| EXS210118-01 | 510 | 2 | 8 | 500 | Gaussian | yes | 14-BTF | no |
| EXS210098-01 | 635 | 4 | 5 | 60 | Gaussian | yes | 14-BTF | no |
| EXS210131-02 | 638 | 30 | 6 | 85 | Gaussian | no | TO-56 | no |
| EXS210033-04 | 650 | 3 | 6 | 100 | Gaussian | yes | 14-BTF | yes |
| EXS210030-03 | 650 | 10 | 6 | 60 | Gaussian | no | TO-56 | yes |
| EXS210025-01 | 750 | 5 | 20 | 150 | Gaussian | yes | 14-BTF | yes |
| EXS210065-02 | 750 | 2 | 20 | 150 | Gaussian | no | TOSA | yes |
| EXS210017-01 | 750 | 15 | 20 | 140 | Gaussian | no | TO-56 | yes |
| EXS210067-03 | 790 | 15 | 20 | 120 | Gaussian | no | TO-56 | yes |
| EXS210060-01 | 790 | 5 | 20 | 120 | Gaussian | yes | 14-BTF | yes |
| EXS210111-01 | 800 | 10 | 40 | 160 | Flat top | yes | 14-BTF | yes |
| EXS210036-02 | 820 | 3 | 25 | 120 | Gaussian | no | TOSA | yes |
| EXS210086-01 | 820 | 15 | 25 | 120 | Gaussian | no | TO-56 | yes |
| EXS210005-02 | 830 | 10 | 25 | 200 | Gaussian | yes | 14-BTF | yes |
| EXS210153-01 | 840 | 15 | 16 | 160 | Gaussian | yes | 14-BTF | yes |
| EXS210022-03 | 840 | 6 | 50 | 120 | Flat top | yes | 14-BTF | yes |
| EXS210106-01 | 840 | 6 | 40 | 120 | Flat top | yes | 14-BTF | yes |
| EXS210006-03 | 840 | 10 | 46 | 160 | Flat top | yes | 14-BTF | yes |
| EXS210159-01 | 840 | 12 | 55 | 180 | Flat top | yes | 14-BTF | yes |
| EXS210090-01 | 840 | 15 | 48 | 180 | Flat top | yes | 14-BTF | yes |
| EXS210037-02 | 840 | 2 | 50 | 150 | Flat top | no | TOSA | yes |
| EXS210040-01 | 840 | 10 | 50 | 150 | Flat top | no | TO-56 | yes |
| EXS210031-02 | 850 | 5 | 35 | 250 | Gaussian | yes | 14-BTF | no |
| EXS210068-02 | 850 | 5 | 55 | 150 | Flat top | yes | 14-BTF | yes |
| EXS210018-01 | 880 | 5 | 65 | 200 | Flat top | yes | 14-BTF | yes |
| EXS210088-02 | 880 | 10 | 70 | 200 | Flat top | yes | 14-BTF | yes |
| EXS210138-02 | 880 | 2 | 70 | 150 | Flat top | no | TOSA | yes |
| EXS210152-01 | 880 | 10 | 70 | 150 | Flat top | no | TO-56 | yes |
| EXS210009-02 | 1050 | 10 | 65 | 400 | Gaussian | yes | 14-BTF | yes |
| EXS210063-02 | 1050 | 20 | 55 | 500 | Gaussian | yes | 14-BTF | yes |
| EXS210010-01 | 1060 | 20 | 70 | 350 | Flat top | yes | 14-BTF | yes |
| EXS210007-01 | 1070 | 10 | 90 | 300 | Flat top | yes | 14-BTF | yes |
| EXS210045-02 | 1300 | 10 | 110 | 500 | Flat top | yes | 14-BTF | yes |
| EXS210076-02 | 1300 | 20 | 50 | 500 | Gaussian | yes | 14-BTF | yes |
| EXS210046-02 | 1300 | 15 | 70 | 500 | Gaussian | yes | 14-BTF | yes |
| EXS210034-02 | 1300 | 2 | 60 | 200 | Gaussian | yes | 14-BTF | yes |
| EXS210057-01 | 1300 | 6 | 120 | 450 | Flat top | yes | 14-BTF | yes |
| EXS210032-02 | 1300 | 10 | 40 | 250 | Gaussian | yes | 14-BTF | yes |
| EXS210041-02 | 1300 | 12 | 40 | 200 | Gaussian | no | TO-56 | yes |
| EXS210028-04 | 1300 | 4 | 40 | 200 | Gaussian | no | TOSA | yes |
| EXS210047-02 | 1310 | 30 | 60 | 600 | Gaussian | yes | 14-BTF | yes |
| EXS210074-02 | 1310 | 20 | 90 | 600 | Flat top | yes | 14-BTF | yes |
| EXS210154-01 | 1320 | 40 | 50 | 600 | Gaussian | yes | 14-BTF | yes |
| EXS210020-01 | 1350 | 25 | 50 | 400 | Gaussian | yes | 14-BTF | yes |
| EXS210103-02 | 1470 | 10 | 70 | 500 | Gaussian | yes | 14-BTF | yes |
| EXS210038-01 | 1520 | 8 | 60 | 250 | Gaussian | yes | 14-BTF | yes |
| EXS210029-02 | 1520 | 2 | 60 | 200 | Gaussian | no | TOSA | no |
| EXS210174-01 | 1550 | 15 | 100 | 500 | Flat top | yes | 14-BTF | yes |
| EXS210073-01 | 1550 | 30 | 40 | 500 | Gaussian | yes | 14-BTF | yes |
| EXS210069-01 | 1550 | 15 | 45 | 300 | Gaussian | yes | 14-BTF | yes |
| EXS210059-01 | 1550 | 20 | 60 | 500 | Gaussian | yes | 14-BTF | yes |
| EXS210019-03 | 1550 | 5 | 60 | 250 | Gaussian | yes | 14-BTF | yes |
| EXS210085-01 | 1550 | 6 | 60 | 200 | Gaussian | no | TO-56 | no |
| EXS210071-03 | 1550 | 2 | 60 | 200 | Gaussian | no | TOSA | yes |
| EXS210108-01 | 1550 | 15 | 90 | 600 | Gaussian | yes | 14-BTF | yes |
| EXS210048-03 | 1550 | 10 | 90 | 600 | Gaussian | yes | 14-BTF | yes |
| EXS210054-01 | 1550 | 10 | 60 | 300 | Gaussian | yes | 14-BTF | yes |
| EXS210066-02 | 1550 | 4 | 150 | 350 | Flat top | yes | 14-BTF | yes |
| EXS210055-01 | 1570 | 8 | 65 | 250 | Flat top | yes | 14-BTF | yes |
| EXS210062-01 | 1580 | 20 | 60 | 500 | Flat top | yes | 14-BTF | yes |
| EXS210175-01 | 1590 | 15 | 100 | 550 | Flat top | yes | 14-BTF | yes |
