地表最强光学镀膜技术——离子束溅射（IBS）

IBS镀膜比使用其他镀膜技术的镀膜要光滑得多，这使得 IBS 成为唯一一种能够制造出反射率超过99.99% 的超级镜面的镀膜技术，而且镀膜的粗糙度也比最初的基片低。

线索有了：IBS

1. 极致的薄膜质量：光滑如镜，致密如钢

• 超低表面粗糙度：IBS沉积的原子具有很高的能量，能够在基片上“迁移”并找到最稳定的位置，从而形成异常光滑的薄膜。其表面粗糙度可以接近原子级水平（< 0.5 nm）。这对于制备高性能激光镜片、X射线光学元件至关重要，因为任何微小的粗糙度都会导致巨大的光散射损耗。
• 高密度、无柱状结构：传统蒸发镀膜形成的薄膜像一堆堆起来的圆球，存在孔隙（柱状结构），不够致密。而IBS薄膜几乎100%致密，没有孔隙。这意味着：
  • 性能稳定：薄膜不易吸收空气中的水汽，光学特性（折射率）非常稳定，不会因为环境变化而漂移。
  • 高激光损伤阈值：这是IBS最牛的应用之一。致密的薄膜能承受极高功率的激光照射而不会被破坏，是所有高能激光器（如引力波探测LIGO）反射镜的唯一选择。
• 精确的化学计量比：对于化合物薄膜（如氧化物、氮化物），IBS可以很好地保持靶材的原始化学成分。这意味着你可以轻松地制备出化学计量比正确的薄膜，例如完美的TiO₂、Ta₂O₅、SiO₂，从而获得设计期望的精确光学常数。

2. 无与伦比的工艺控制：精准如手术

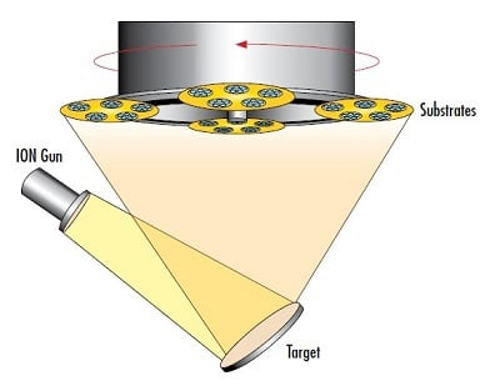

• 独立控制的离子源：IBS的核心是它的离子源。产生氩离子束的源和沉积过程是完全分离的。这意味着你可以独立、精确地控制：
  • 离子束能量：控制轰击靶材的力度。
  • 离子束流：控制轰击靶材的“子弹”数量。
  • 沉积速率：通过调节束流和能量来控制，非常稳定。
• 极佳的膜厚均匀性：通过精确控制基片的运动和离子束的扫描，可以在整个基片上获得厚度偏差小于0.1% 的均匀薄膜。对于大口径光学元件来说，这是不可或缺的。
• 无污染沉积：由于产生离子的区域等离子体被封闭在离子源内，只有中性的氩原子和高能离子被引出轰击靶材。因此，没有高能电子或等离子体直接轰击基片和生长中的薄膜，避免了薄膜损伤和污染，进一步提升了薄膜质量。

3. 广泛的应用领域：专攻高端市场

正因为上述超凡脱俗的特性，IBS虽然成本高、速度慢，但它在以下尖端领域是无可替代的存在：

• 超高精度光学镀膜：
  • 激光陀螺仪：反射率高达99.9999%以上的超级反射镜，是航空航天导航系统的核心。
  • 引力波探测（如LIGO）：需要巨大的、对损耗极其敏感的反射镜，IBS是唯一能满足其要求的技术。
  • 高端光学滤波器：用于DWDM光纤通信的窄带滤波器，要求通道间隔极窄、损耗极低、温度稳定性极好。
• 半导体与微电子：
  • 制备高质量的磁性薄膜（如GMR巨磁阻效应器件）、铁电薄膜等。
  • 用于研究领域的超薄、超精确的纳米层状结构沉积。
• 科学研究：
  • 在材料科学、物理学等领域，需要制备“完美”的薄膜样品来研究其本征特性，IBS是最佳工具。

当然，没有完美的技术，IBS也有它的不足之处。

• 成本极高：设备复杂，需要高真空、离子源、精密控制系统，导致设备投资巨大。
• 沉积速率慢：相比于磁控溅射或蒸发镀膜，它的沉积速率要慢一个数量级，生产效率低。
• 靶材利用率低：离子束通常只轰击靶材的局部区域，形成明显的“侵蚀坑”，靶材利用率远低于磁控溅射。

离子束溅射镀膜（IBS）技术它是为了追求极限性能而生。

它牺牲了成本、速度和效率，换来了在薄膜密度、光滑度、精度和激光承受能力方面无与伦比的顶级表现。

一个生动的比喻：

• 蒸发镀膜 像 喷漆，速度快，但涂层较软，有孔隙。
• 磁控溅射 像 用高压无气喷涂，涂层更致密、更耐磨，是工业主流。
• 离子束溅射（IBS） 则像 一位工匠在用原子进行微雕，速度极慢，代价高昂，但最终得到的是一件完美无瑕、性能登峰造极的艺术品。

所以，当你的产品目标是地表最强光学性能时，离子束溅射就是那个唯一的选择。
