D-TACQ DAQ设备
全系列同步数据采集模块以及一系列智能、联网的模块支架，使用户能够轻松指定定制的高性能数据采集设备，以满足他们的特定要求。
- 采样速率：100 kSPS 至 80 MSPS
- 分辨率：14 至 24 位
- 通道数：每个设备 4 到 192 个

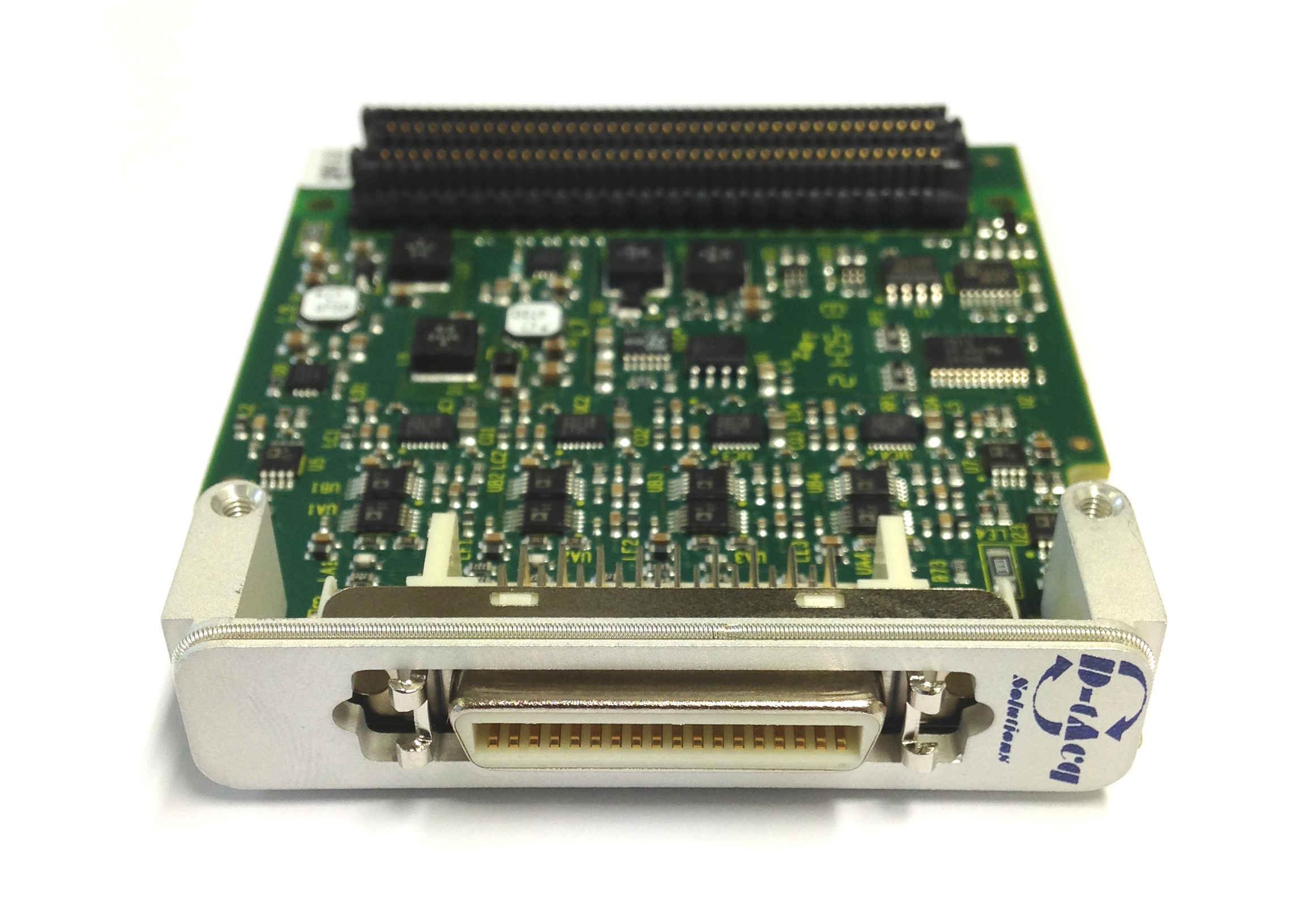

这些模块基于 FMC，其独特之处在于它允许 IO 直接连接到 FPGA 设备，而无需额外的总线层，从而允许高效、低成本但高性能的模块。D-TACQ 系列FMC 模块适用于我们自己的 ACQ1001、ACQ2106 和第三方运营商的兼容站点。
另一个更大的“ELF”模块系列适合相同的连接器和前面板占用空间，但物理尺寸更大，允许更大的有效载荷。
D-TACQ 载板单元支持 D-TACQ FMC 和 ELF 模块。这些载体采用 Xilinx Zynq 片上系统架构，具有低功耗和集成 FPGA 器件。载体经过精心设计，可在最小的空间内实现最大的 DAQ 有效载荷。
DAQ 模块
| 型 | 描述 | 分辨率 | 采样率 / 每通道 |
|---|---|---|---|
| ADC：模拟输入 | |||
| ACQ42x 中速精密 SAR ADC | |||
| ACQ420FMC | 4 通道同步采样数字化仪 | 16/18 位 | 2 个 MSPS |
| ACQ423ELF | 32 通道同步采样数字化仪，成本最低 | 16 位 | 200 kSPS |
| ACQ424ELF | 32 通道同步采样数字化仪 | 16 位 | 1 MSPS |
| ACQ425ELF | 16 通道同步采样数字化仪 | 16/18 位 | 2 个 MSPS |
| ACQ425BLF | 16 通道同步采样数字化仪 RJ45 连接器 |
16/18 位 | 2 个 MSPS |
| ACQ43x 低噪声 Δ-Σ ADC | |||
| ACQ430FMC | 8 通道同步采样数字化仪 | 24 位 | 125 kSPS |
| ACQ435ELF | 32 通道同步采样数字化仪 电压或电流输入 |
24 位 | 125 kSPS |
| ACQ437ELF | 16 通道同步采样数字化器 可变增益电压输入 |
24 位 | 125 kSPS |
| ACQ465 高速、高 SNR Delta-Sigma ADC | |||
| ACQ465ELF | 32 通道同步采样数字化仪 | 24/16 位 | 370/1000 千分/秒 |
| ACQ48x 高速流水线 ADC | |||
| ACQ480FMC | 8 通道同步采样数字化仪 | 14 位 | 80 毫微功耗 |
| ACQ480ELF | 8 通道同步采样数字化器，LEMO 输入 | 14 位 | 80 毫微功耗 |
| ACQ482ELF | 16 通道同步采样数字化器 差分输入，8x 过采样 |
14 位 | 10 毫秒/秒 |
| DAC：模拟输出 | |||
| AO420FMC | 4 通道同步模拟输出 | 16/18 位 | 1 MSPS |
| AO422FMC | 5 通道同步模拟输出 | 18/20 位 | 1 MSPS |
| AO424ELF | 32 通道同步模拟输出 | 16 位 | 500 kSPS |
| 多功能 ADC + DAC | |||
| ACQ427ELF | 8 通道同步采样数字化仪 4 通道同步模拟输出 |
16/18 位 16 位 |
2 个 MSPS1 个 MSPS |
| ACQ436ELF | 24 通道同步采样数字化器 电流输入、双 DAC、12x MUX 输出 |
24 位 | 125 kSPS |
| BOLO8BLF | 8 通道测辐射热计，具有全交流电桥和校准功能 | 16 位 | 2 个 MSPS |
| 特殊 | |||
| DIO432FMC | 32 通道时钟 DIO | 1 MSPS | |
| DIO482FMC | 32 通道时钟 DIO | 32 毫微功耗 | |
| DIO482ELF-TD | 5 通道脉冲发生器输出 | 32 毫微功耗 | |
| DIO422FMC | 水分贝 RS422 | 25 毫微功耗 | |
| DI460ELF | 12 通道 AquadB LVDS | 50 毫微功耗 | |
| ACQ494FMC | 4 通道数字 TDC 时间 | ||
