ALPAO大气湍流模拟系统ATLAS
这个实验台允许在实验室内使用真实的自适应光学系统进行实验，有助于多个领域的开发。
• 激光通信：这个实验台可以模拟多种配置的链路。包括GEO到地面、MEO到地面、LEO到地面，它们的上行链路，甚至地对地的实验。
• 量子通信：如果光源具有量子组件，在接近法线角度的金属镜面上偏振不会对量子系统造成不可逆扰动。这个实验台可以用于量子密钥分发或量子信息网络实验。
• 自适应光学开发：这个实验台可以测试自适应光学组件的性能，比较不同的校正算法，甚至开发带硬件的数字孪生。
大气湍流激光通信模拟器
ATLAS 台架
• 相位和幅度调制
• 自适应光学校正
• 光纤注入
• 也可在 Bertin Alpao 进行测试

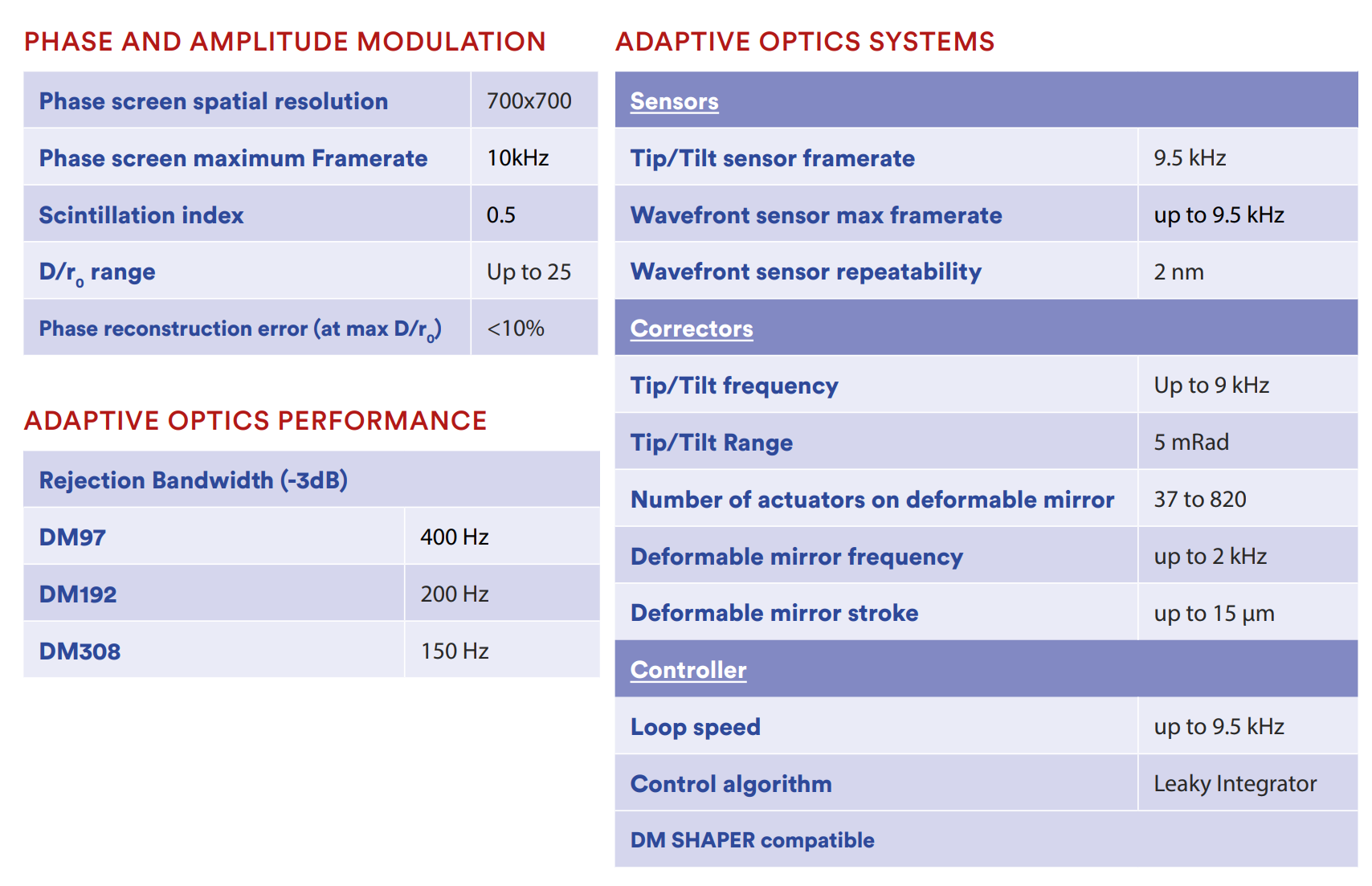

ALPAO大气湍流模拟系统ATLAS主要参数
激光源
该系统通过标准光纤接口接收光信号，工作在1550 nm的电信参考波长。输入信号可以是完全调制的通信信号、连续波光源，或者任何客户提供的光波形，这使得系统既能进行元件级测试，也能进行端到端系统测试。这样的灵活性让用户可以在受控的实验室条件下评估光通信终端、调制解调器架构、获取与跟踪策略以及信号处理算法，然后再进行现场部署或在轨演示。
相位与幅度调制
相位与幅度调制模块模拟了卫星到地面光通信链路中实际发生的大气传播效应。通过主动调整光束的相位和强度，该模块能够产生真实的波前畸变和闪烁效应，从而在实际条件下影响链路质量。大气湍流剖面可以使用Bertin Alpao的WARP软件平台创建，并直接上传到系统，使用户能够复现特定的湍流环境、评估系统的耐受能力，并分析不同大气条件下的通信性能。此功能允许在实验室内一致性地测试自适应光学系统、光学终端和通信有效载荷，而无需进行户外传播试验。
光纤注入模块
在波前校正之后，光纤注入模块能够高效地将校正后的光信号耦合到偏振保持单模光纤中。该模块配备了高精度的五轴对准系统，即使在严重湍流条件下测试，也能实现最佳定位并最大化耦合效率。通过向通信光纤提供稳定且可重复的注入，该模块可以准确测量自适应光学性能，并便于直接连接到下游的电信设备。这种架构特别适合评估大气湍流和自适应光学校正对接收光功率、链路裕度和通信质量的影响。
自适应光学系统

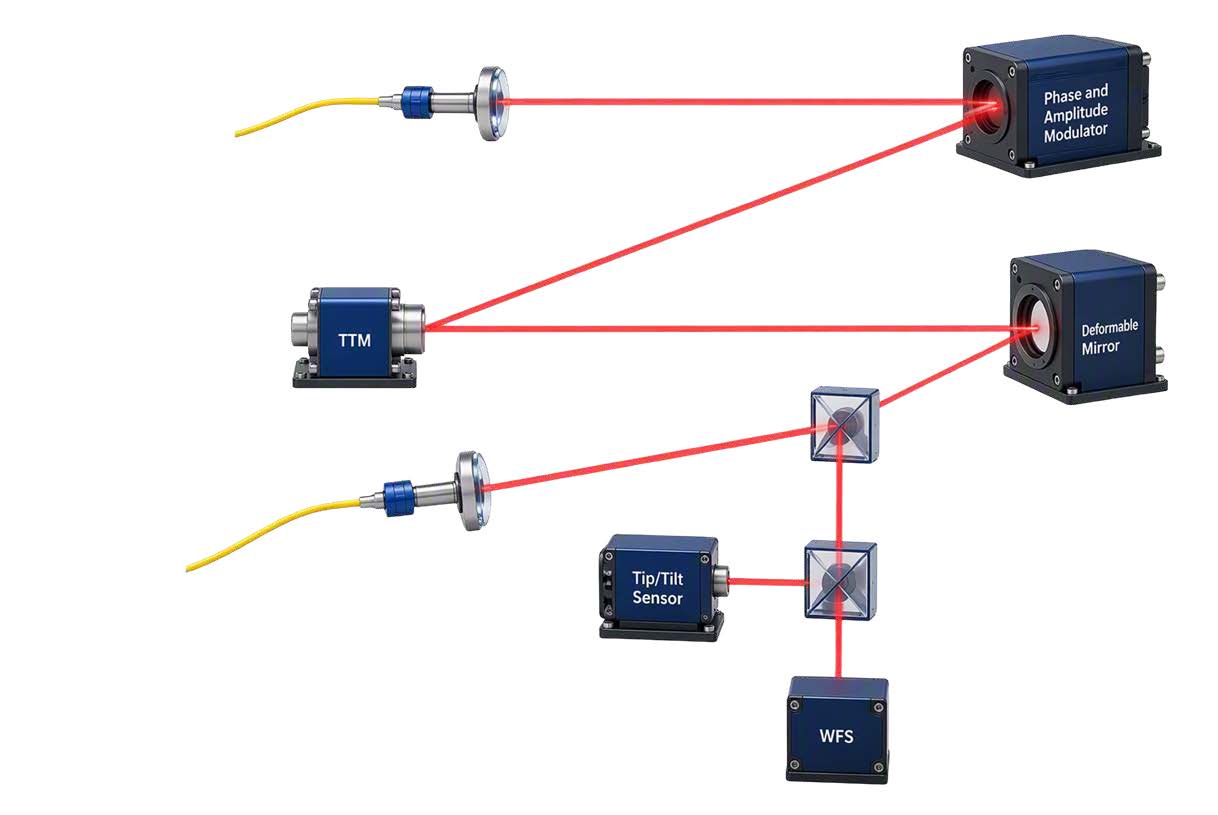

自适应光学（AO）系统用于校正湍流模拟器引入的大气扰动，从而恢复光束质量并提高入射到下游通信设备的耦合效率。ATLAS测试台可以集成完整 AO 系统的任何组件，包括用于倾斜/偏转校正的镜子（TTM）、用于高阶校正的可变形镜（DM）、用于测量像差的InGaAs快速波前传感器（WFS）、专用的倾斜/偏转传感器（TTS），以及Bertin Alpao紧凑型实时控制器（RTC）来闭合校正回路。这种可配置的架构可以用来评估各种AO策略和硬件配置。它能够为自由空间光通信系统的开发和验证提供一个真实的环境，同时也是系统特性测试的专用台架，便于在商用地基光学站（OGS）安装之前进行测试。
