3分钟快速了解｜EUV镜子为什么这么难做：从皮米级抛光到多层膜

看懂EUV光学制造真正难点
3分钟快速了解｜EUV镜子为什么这么难做：从皮米级抛光到多层膜3分钟快速了解｜EUV镜子为什么这么难做：从皮米级抛光到多层膜3分钟快速了解｜EUV镜子为什么这么难做：从皮米级抛光到多层膜3分钟快速了解｜EUV镜子为什么这么难做：从皮米级抛光到多层膜3分钟快速了解｜EUV镜子为什么这么难做：从皮米级抛光到多层膜3分钟快速了解｜EUV镜子为什么这么难做：从皮米级抛光到多层膜
图片均来自ZEISS官方油管视频截图
今天的内容依旧聚焦EUV光学系统背后的制造技术：如何把反射镜做到皮米级精度，如何用钼/硅多层膜实现13.5nm高反射，以及为什么镜子的热膨胀、粗糙度、镀层应力和装配误差都会直接影响最终成像。EUV真正难点，是把这些极端要求稳定做出来。
EUV能量产，不只是因为有光源，更因为镜子、镀层和定位精度都被推到了极限。
Key Takeaways
✅EUV光学能工作，前提是反射镜必须做到极高面形与粗糙度控制
✅镜面误差不只来自抛光，还包括计量、镀层、装配、热效应和老化
✅EUV镜面必须使用近零膨胀材料，因为约30%入射光会被吸收并转化成热
✅ 真正“与EUV光直接发生光学作用”的，是镜面上的钼/硅多层膜
✅ EUV系统不只是光学问题，镜子位置也要在运行中保持亚纳米/亚纳弧度级控制
3分钟快速了解
今天这部分内容的重点已经不再是“EUV光怎么产生”，而是“为什么EUV镜子和镀层这么难做”。视频先给出一个核心事实：EUV光学系统能长期稳定工作，依赖的是一整套最先进制造技术，而不是某一个单点突破。
镜子制造的第一步，是先把基底加工成正确形状，再通过大尺寸抛光把表面粗糙度一路压低。但EUV的难点在于，镜子最终要达到的表面要求极其苛刻：单块镜子的误差预算通常要低到100皮米RMS以下，而且这个预算还不只是“抛光误差”，还包括计量误差、镀层不均匀、镀层应力、装配变形、热效应和老化等一整串贡献。换句话说，真正难的不是“抛得很平”，而是“在系统层面仍然保持极平”。
因为EUV镜面只能反射约70%的入射光，剩下约30%会被吸收变成热，而系统又运行在真空环境中、散热有限，所以镜面升温几K并不罕见。正因为这样，EUV镜面基底必须选用接近零膨胀的材料，否则温度一上去，镜面就会变形，直接影响成像。为了继续修正表面误差，系统还要依靠计算机控制抛光和离子束修形，并且和全口径干涉仪、微型干涉仪、AFM（atomic force microscope：用极细探针扫描表面粗糙度的设备）等计量工具形成闭环。
真正让镜子“会反EUV”的，则是镜面上的多层膜镀层。典型结构是大约50对钼/硅双层，形成布拉格反射镜（Bragg reflector：靠很多超薄层叠加反射特定波长的镜面）。这层镀膜是整个扫描机中唯一真正和13.5nm光直接发生光学作用的部分。它的难点在于：层厚控制、应力、界面互扩散、粗糙度都会拉低反射率。视频还提醒，EUV不只是镜面做得好就行，镜子在光学柱里的位置也必须在运行中维持亚纳米和亚纳弧度级精度，所以机电控制同样是系统成败的一部分。
核心骨架复述
  1. EUV镜子的难点不是单一抛光，而是整个误差链都极端苛刻。
  2. 由于约30%光被吸收成热，镜面材料必须接近零膨胀。
  3. 镜面制造要靠修形和计量闭环，把面形、MSFR和HSFR都压下来。
  4. 真正让镜子反射13.5nm光的是钼/硅多层膜。
  5. EUV系统最后还要靠亚纳米级机电定位把这些镜子稳定地放在正确位置。

02

EUV光学为什么离不开先进制造
视频一开始就把重点放在“制造技术”上：前两部分讨论的是EUV光学系统整体，而这一部分讨论的是，究竟靠什么制造技术，才能让这些系统真的长期稳定工作。这一部分不再讲“光路怎么设计”，而是讲“这些设计到底怎么做出来”。

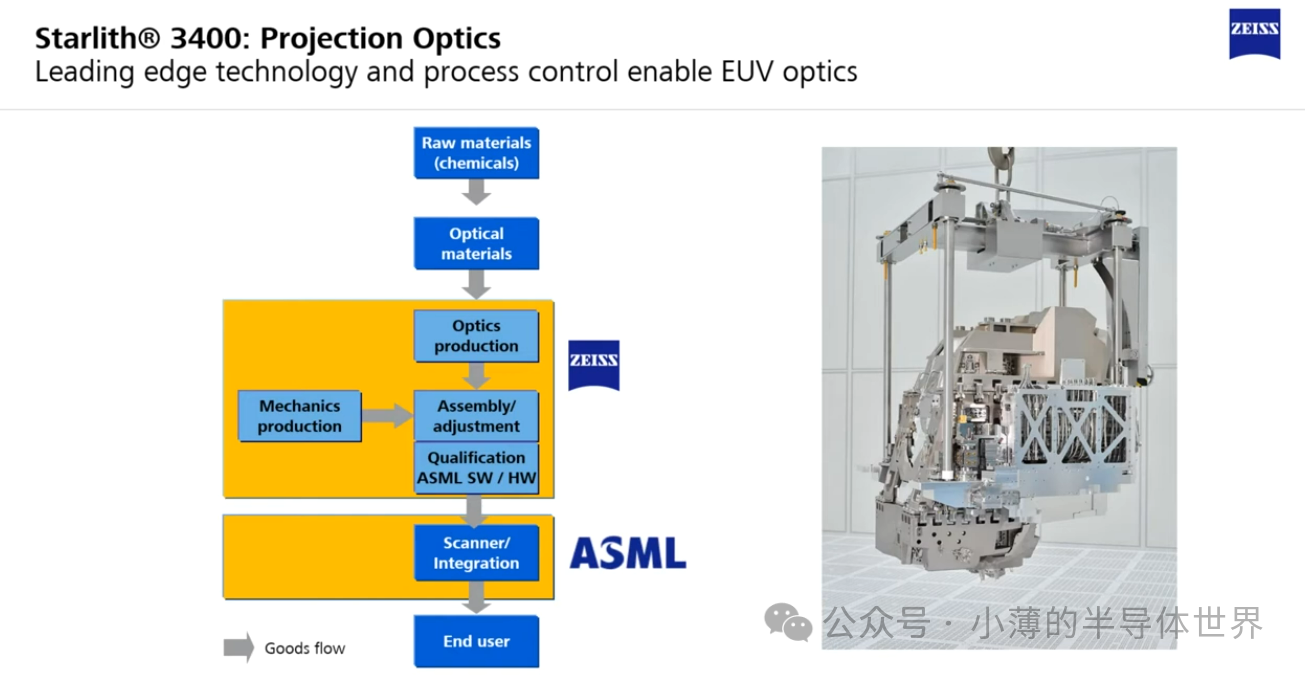

上游供应商先制备原始光学材料，再按规定尺寸送到工厂，之后进入光学元件制造。镜子不是从一开始就很精密，而是先有毛坯，再进入后续高精度加工流程。
3分钟快速了解｜EUV镜子为什么这么难做：从皮米级抛光到多层膜3分钟快速了解｜EUV镜子为什么这么难做：从皮米级抛光到多层膜3分钟快速了解｜EUV镜子为什么这么难做：从皮米级抛光到多层膜3分钟快速了解｜EUV镜子为什么这么难做：从皮米级抛光到多层膜3分钟快速了解｜EUV镜子为什么这么难做：从皮米级抛光到多层膜3分钟快速了解｜EUV镜子为什么这么难做：从皮米级抛光到多层膜
图片均来自ZEISS官方油管视频截图

03

镜面制造：从毛坯到极致平整
一块典型EUV反射镜的制造，首先要做的是加工出基本形状。根据材料不同，可采用磨削或铣削；随后利用大尺寸抛光工具降低表面粗糙度，而抛光液和抛光垫的选择非常关键。镜子制造先解决“轮廓对不对”，再解决“表面够不够平”。

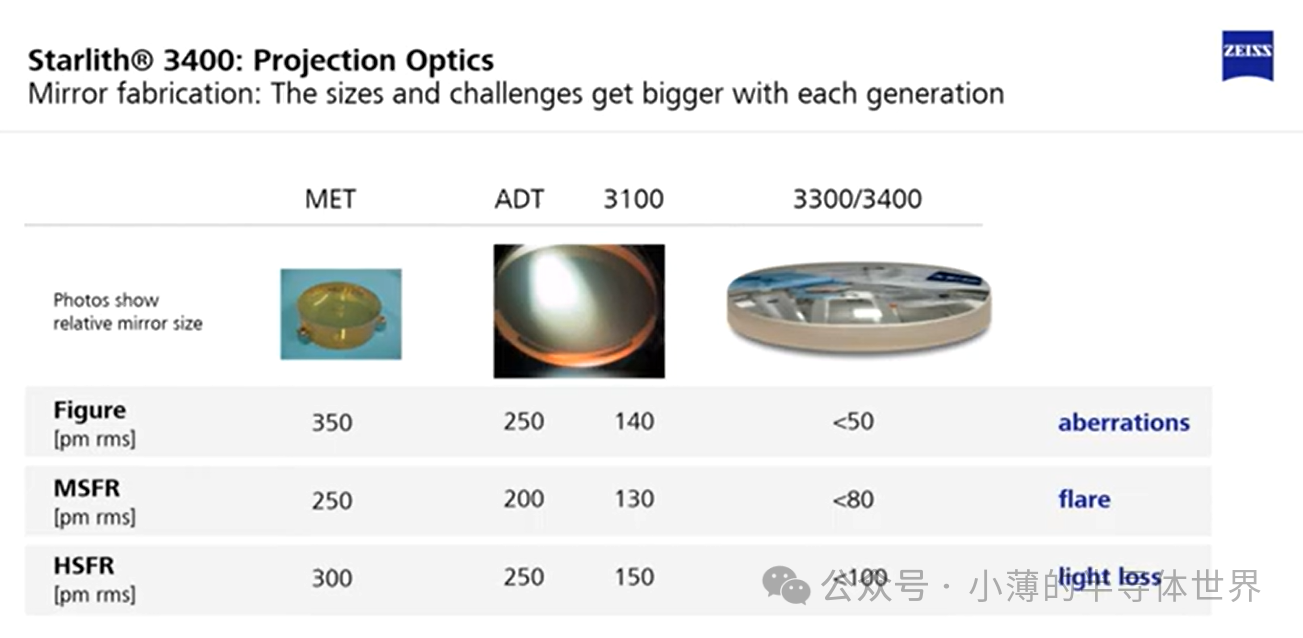

视频指出，一块完整镜子的表面指标通常要求低于100皮米RMS。但镜子的总误差预算并不只来自表面加工，还包括表面计量误差、多层膜不均匀性、镀层应力、装配变形，以及热和老化效应。因此，测量本身的重复精度就必须做到大约10皮米量级。真正难的不是单看镜面，而是把制造、测量、镀层和装配误差全部加起来仍然很小。

04

为什么镜面材料必须“几乎不膨胀”
EUV镜面不仅要平，还必须几乎不因受热而变形。原因在于：入射到镜面上的EUV光只有约70%会被反射，其余约30%会被吸收并转化为热。镜子不是只反光，它自己也在“吃掉”一部分光并发热。
再加上整个系统工作在真空里，散热能力有限，所以镜面升温几K并不罕见。这样的温升足以让镜面产生形变，因此EUV反射镜必须使用接近零膨胀的材料。EUV镜面的材料选择，本质上是“热稳定性”问题，而不仅仅是机械强度问题。

05

修形与计量：镜面不是一次做完，而是不断逼近
为了进一步修正形状误差，会使用计算机控制修形，依据全口径干涉仪测得的误差图，对局部区域进行去除加工。这里可采用计算机控制抛光和离子束修形。镜面制造不是“一次抛好”，而是测—修—再测的反复逼近过程。
计量在EUV镜面制造中是不可分割的一部分，因为抛光本质上是不断去除材料，而计量必须告诉你距离目标形状还差多少。真正的挑战在于，不仅要管整体面形，还要同时控制中空间频率粗糙度MSFR（mid-spatial frequency roughness：中等尺度的表面起伏）和高空间频率粗糙度HSFR（high spatial frequency roughness：更细小尺度的粗糙）。镜子不是只看“大体平不平”，还要看不同尺度上的起伏都够不够小。
面形主要用全口径干涉仪测量；MSFR 主要用微型干涉仪；HSFR 则通常用 AFM 评估。三类工具最终拼成一条连续的 PSD（power spectral density：不同尺度粗糙度分布图）曲线。不同仪器分别负责“看大起伏、中起伏、小起伏”，最后合起来才能知道镜面是不是全频段都过关。
3分钟快速了解｜EUV镜子为什么这么难做：从皮米级抛光到多层膜3分钟快速了解｜EUV镜子为什么这么难做：从皮米级抛光到多层膜3分钟快速了解｜EUV镜子为什么这么难做：从皮米级抛光到多层膜3分钟快速了解｜EUV镜子为什么这么难做：从皮米级抛光到多层膜3分钟快速了解｜EUV镜子为什么这么难做：从皮米级抛光到多层膜3分钟快速了解｜EUV镜子为什么这么难做：从皮米级抛光到多层膜
图片均来自ZEISS官方油管视频截图

06

为什么EUV比DUV对镜面更苛刻
EUV波长更短，所以同样大小的表面误差会在成像中被放大。对于反射镜来说，表面误差的影响通常比普通透镜更敏感；再加上EUV波长本身很短，因此EUV镜面对表面形貌误差特别挑剔。同样一丁点表面起伏，在EUV里会比在DUV里“显得更严重”。
如果把一个6面镜的EUV光学系统和一个60个光学表面的DUV系统比较，即使要求同样的波前质量，EUV在低频面形误差上的表面要求仍然要更严，大约可达20倍量级。EUV镜子少，不代表容易做；恰恰相反，每一面镜子都必须比过去更苛刻。
3分钟快速了解｜EUV镜子为什么这么难做：从皮米级抛光到多层膜3分钟快速了解｜EUV镜子为什么这么难做：从皮米级抛光到多层膜3分钟快速了解｜EUV镜子为什么这么难做：从皮米级抛光到多层膜3分钟快速了解｜EUV镜子为什么这么难做：从皮米级抛光到多层膜3分钟快速了解｜EUV镜子为什么这么难做：从皮米级抛光到多层膜3分钟快速了解｜EUV镜子为什么这么难做：从皮米级抛光到多层膜
图片均来自ZEISS官方油管视频截图

07

多层膜：真正让镜子“会反EUV”的部分
当镜面抛光完成后，还需要沉积多层膜镀层。视频强调，这层镀膜是整个扫描机中唯一真正与EUV光发生光学相互作用的部分，因此它是系统里唯一“光学活跃”的层。基底再好，如果没有这层膜，镜子也反不出EUV。

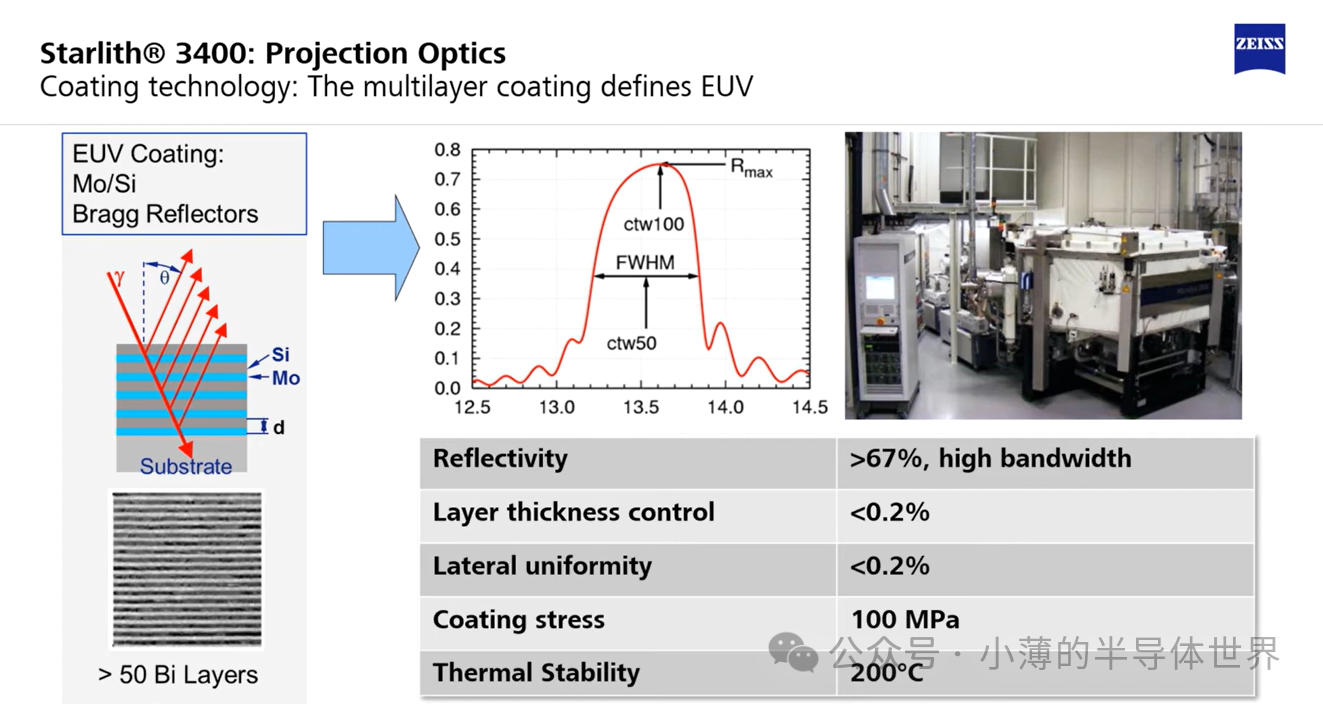

典型EUV镀层由大约50对钼/硅双层组成，形成布拉格反射镜。其高带宽设计下，峰值反射率大约67%，层厚控制与横向均匀性要求低于0.2%，应力则需控制在100MPa以内，同时还要能承受高达200°C的温度。多层膜的难点在于“每一层都得很准，而且很多层叠起来后还不能出问题”。
3分钟快速了解｜EUV镜子为什么这么难做：从皮米级抛光到多层膜3分钟快速了解｜EUV镜子为什么这么难做：从皮米级抛光到多层膜3分钟快速了解｜EUV镜子为什么这么难做：从皮米级抛光到多层膜3分钟快速了解｜EUV镜子为什么这么难做：从皮米级抛光到多层膜3分钟快速了解｜EUV镜子为什么这么难做：从皮米级抛光到多层膜3分钟快速了解｜EUV镜子为什么这么难做：从皮米级抛光到多层膜
图片均来自ZEISS官方油管视频截图

08

为什么真实镀层达不到理论极限
在理想设计中，Mo/Si多层膜理论反射率上限大约75%，实际可做到超过70%。但真实镀层总会低于理想值，原因包括层间互扩散、界面粗糙和结晶引起的大角度散射。理论上可以更高，但现实里层和层之间不会像数学模型里那样“绝对干净、绝对锋利”。
视频中提到，可以通过加入很薄的阻挡层（barrier layer：夹在界面上、减少互扩散的薄层）来改善折射率对比并提高反射率，通常可带来1–2%的提升。但阻挡层厚度窗口非常窄，太薄没效果，太厚又会拉低对比。这不是“加一层就更好”，而是厚度必须刚刚好。

09

镀层也会改变镜面的粗糙度和面形

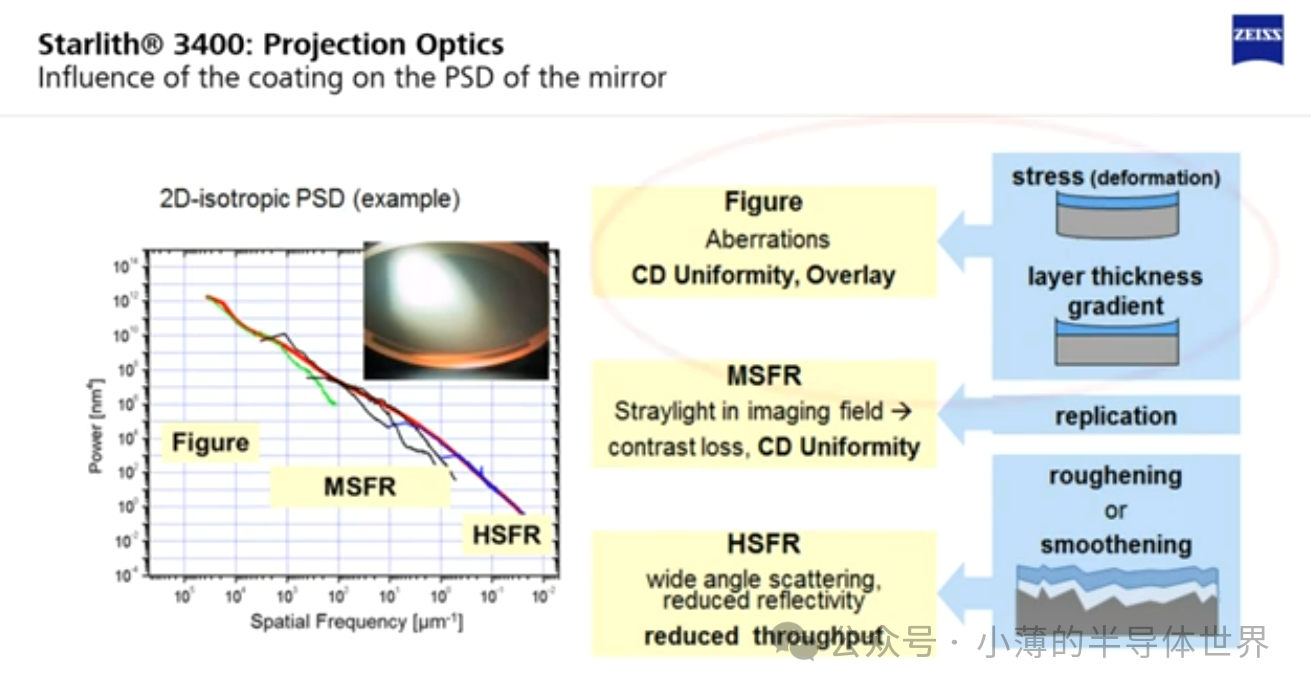

多层膜并不只是“覆盖”在镜子上，它还会改变镜子的表面特性。在MSFR区域，镀层会大体复制基底的PSD；而在HSFR区域，镀层则可能让表面变粗或变平，这取决于沉积工艺参数。镀膜不是最后的“保护壳”，它本身也会重新定义镜面的表面质量。
在长尺度面形上，镀层应力和横向层厚梯度还会引入新的形变。所以镜面和镀层必须一起设计，不是先把镜子做好再随便镀上去。

10

机电一体化：镜子位置也必须极准
视频最后强调，EUV系统不只有镜子和镀层，还包含大量机械与机电一体化问题。镜子不仅表面本身要有亚纳米级精度，它在光学柱中的位置也必须在扫描机运行时持续保持亚纳米、亚纳弧度级精度。镜子就算做得再完美，如果放的位置漂了，系统照样不能用。
这种精度依赖持续位置测量与反馈控制，由执行器不断修正镜子位置。视频用一个比喻说明：如果把这个控制问题放大到地月距离，那么位置精度仍然要控制在不到20厘米。这说明EUV不是单纯光学制造，而是光学、机械、计量和控制一起达到极限。
参数表
项目
数值/说明
镜面表面指标
<100皮米 RMS
测量重复精度
约10皮米量级
镜面反射率
约70%（其余约30%吸收为热）
典型温升
几K（真空环境下并不罕见）
EUV镀层结构
约50对钼/硅双层
高带宽设计峰值反射率
约67%
理论反射率上限
约75%
实际可达反射率
>70%
层厚控制/均匀性要求
<0.2%
镀层应力要求
≤100MPa
耐温能力
高达200°C
量产flare目标
<4%
EUV镜面制造与成形流程卡
毛坯材料加工出基本形状→大尺寸抛光降低粗糙度→全口径/微型干涉仪与AFM计量→计算机控制抛光与离子束修形闭环修正→沉积Mo/Si多层膜并控制应力/厚度→系统装调与机电定位反馈控制
5题精选
  1. 为什么说EUV镜面的误差预算不只来自抛光本身？
  2. 为什么EUV镜面必须采用接近零膨胀的材料？
  3. MSFR 和 HSFR 分别会对系统带来什么影响？
  4. 为什么多层膜是EUV镜面中真正“光学活跃”的部分？
  5. 为什么EUV系统还必须依赖极高精度的机电定位？
参考答案：
  1. 因为还包括计量误差、镀层不均匀、镀层应力、装配变形、热效应和老化等
  2. 因为约30%入射光会被吸收成热，真空中散热有限，镜面温升会引起形变
  3. MSFR会增加杂散光并影响均匀性/对比度；HSFR会降低反射率和系统传输率
  4. 因为基底本身几乎不能有效反射13.5nm光，真正实现EUV选择性反射的是Mo/Si多层膜
  5. 因为镜面表面再精确，如果运行中位置漂移，仍会破坏成像和系统性能
✅参考资料：
https://www.youtube.com/watch?v=_JCAmQXpdDs
