Cycle TDS时间分布同步系统
Cycl TDS时间分布同步系统可实现远程位置之间的精确时间同步。该系统使用由锁模激光器（即光学主振荡器）产生的低噪声脉冲串作为其定时信号。光学主振荡器的定时信号通过光纤时间同步链路从中心位置传输到多个终端站，其多个终端站的传输延迟通过平衡光学互相关器TCBOC来稳定。
德国Cycle GmbH成立的宗旨是为科学和工业应用构建创新的超快技术。Cycle Laser提供前沿的时间同步设备，使射频和光学设备彼此同步，具有亚飞秒分辨率。这些技术的主要发展起源于十多年前的麻省理工学院，并在Deutsches Elektronen-Synchrotron德国电子同步加速器研究所（DESY）得到了改进。几千公里内的亚飞秒同步已经得到证实[1]并且目前正在商业化。Cycle GmbH是由Franz X. Kaertner教授和其他科学家创立的DESY衍生公司，拥有从他在麻省理工学院的研究中商业化关键同步技术的独家许可
特点优势
|
应用方向： 系统中分布式射频和激光源的紧密同步，例如：
|
产品特点：
|
型号参数
| 参数 | 值 | 单位 | 备注 |
|---|---|---|---|
| 时间抖动 | <5 | fs RMS | 在35μHz-1MHz带宽内,两个稳定光纤链路之间 |
| 光纤链路长度 | 10 | km | |
| 单TDS平台光纤链路 | 8 | 可以组合多个平台任意数量的链接 | |
| 光纤类型 | PM | FC or SC 接头 | |
| 单客户端功率 | >10 | mW | 每个光纤尾端所得平均功率 |
| 波长 | 1550±50 | nm | 脉冲模式工作 |
| 重频 | <500 | MHz | 可针对感兴趣频率 |
| 尺寸(LxWxH) | 1.5x0.8x0.3 | m3 | |
| 重量 | 270kg | ||
| 控制系统架 | Included | 温度控制 | |
| 反馈集成 | included | 优化PID参数 | |
| 控制系统界面 | included | Epics, Tango可选 | |
| 自动锁定 | included |
TDS时间分布同步系统（Timing Distribution System）可实现远程位置之间的精确时间同步。该系统使用由锁模激光器（即光学主振荡器）产生的低噪声脉冲串作为其定时信号。光学主振荡器的定时信号通过光纤时间同步链路从中心位置传输到多个终端站，其多个终端站的传输延迟通过平衡光学互相关器TCBOC来稳定。无论是超快激光还是微波源，都可以与每个稳定光纤链路的末端紧密同步，分别使用Cycle的TCBOC或BOMPD。一个TDS平台最多可以提供8个同步链路。由于采用模块化设计，因此可以添加多个平台，以便系统可以提供更多同步链路。TDS带有自己的控制系统，这是完全自动化的，包括电子预锁系统，具有自启动和自锁解决方案。WAVE定时分配系统精确地分配和传输高质量的RF时钟信号到远程位置，其可以是甚至几十公里的路程。WAVE LINK具有主动稳定功能，可以补偿由于例如温度变化引起的光路长度变化。因此，沿着光纤复用其他信号也是可能的。时序抖动低于40 fs，长期漂移低于100 fs

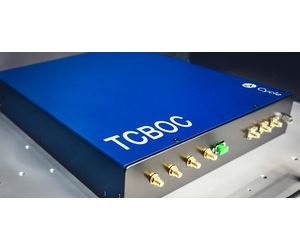

在稳定的光纤链路的输出端，可以将超快激光或微波源与输出端紧密同步，从而与OMO定时信号紧密同步。 这可以通过Cycle的专利TCBOC（用于光学同步的双色平衡光学互相关器）或BOMPD（用于射频光学同步的平衡光学微波相位检测器）来完成。
自然地，PULSE拥有自己的控制系统，该系统可完全自动化整个过程并记录所有关键系统性能数据，只需单击一下按钮，即可提供24 / 7、365天/年的飞秒级时间分配和同步。
